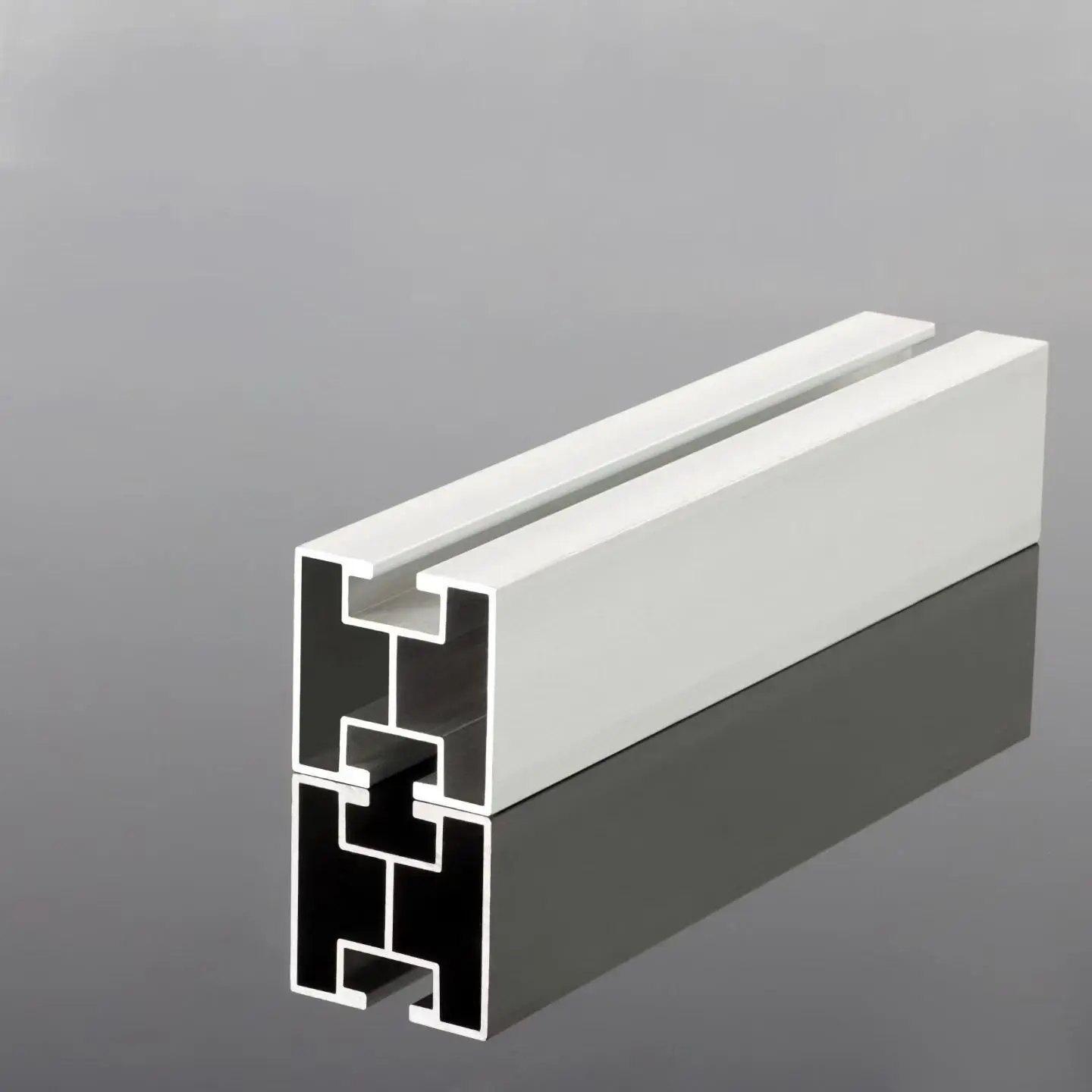

प्रबलित गाइड रेल

ब्लूप्रिंट पर समान दिखाई देने वाली रेलें एक ढलान वाली सतह पर एक सरणी में स्थापित होने के बाद बहुत अलग तरीके से व्यवहार कर सकती हैं: शहतीर रिक्ति चौड़ी हो जाती है और लोड पथ शिफ्ट हो जाते हैं, जिससे सीधी प्रोफ़ाइल धीरे-धीरे झुक जाती है या समर्थन के बीच झुक जाती है। यह विकृति अक्सर समय के साथ मॉड्यूल के गलत संरेखण और ढीले क्लैंप की ओर ले जाती है; प्रबलित गाइड रेल विशेष रूप से इस समस्या के समाधान के लिए डिज़ाइन की गई हैं। गुओजियन निरंतर अनुदैर्ध्य पसलियों के साथ एक एकीकृत ठंड बनाने की प्रक्रिया का उपयोग करके इनका निर्माण करता है, जिससे सुदृढीकरण स्टील का एक अभिन्न अंग बन जाता है।

प्रबलित संरचना कैसे काम करती है

पसलियां एक ही उद्देश्य को पूरा करती हैं: वजन को दोगुना किए बिना झुकने और मरोड़ने के लिए प्रोफ़ाइल के प्रतिरोध को बढ़ाना। चूँकि पटरियाँ एक ही पास में ठंडी होती हैं, पसलियाँ पूरी लंबाई में लगातार चलती रहती हैं; सुदृढीकरण बिंदुओं पर वेल्ड की अनुपस्थिति चक्रीय हवा के भार के तहत समय से पहले जंग लगने या टूटने की संभावना वाले क्षेत्रों को समाप्त कर देती है। सीधे शब्दों में कहें तो, अतिरिक्त स्टील को रणनीतिक रूप से ठीक वहीं रखा जाता है जहां झुकने वाले क्षणों का प्रतिकार करने के लिए इसकी आवश्यकता होती है।

सामग्री और कोटिंग का चयन साइट की स्थितियों पर आधारित है, आदत पर नहीं। जिंक-एल्यूमीनियम-मैग्नीशियम (ZAM) कोटिंग्स एक घनी सुरक्षात्मक परत बनाती हैं जो कटे हुए किनारों को कवर करने के लिए स्थानांतरित हो सकती हैं, जिससे ZAM-लेपित प्रबलित गाइड रेल तटीय, मत्स्य-सौर और ज्वारीय फ्लैट परियोजनाओं के लिए अनुशंसित विकल्प बन जाती है। मानक अंतर्देशीय बिजली संयंत्रों के लिए हॉट-डिप गैल्वनाइजिंग एक लागत प्रभावी समाधान बना हुआ है, जबकि "ब्लैक स्टील" (अनकोटेड) विकल्प उन खरीदारों के लिए उपलब्ध हैं जो बाद में अपने स्वयं के सतह उपचार लागू करना पसंद करते हैं।

मुख्य लाभ और उनके पीछे के कारण

अधिक कठोरता, अधिक वजन नहीं:

एकीकृत प्रबलित प्रोफ़ाइल प्रति किलोग्राम अधिक भार वहन क्षमता प्रदान करती है। यह छत की परियोजनाओं को संरचनात्मक ताकत को बढ़ावा देने की अनुमति देता है जबकि मृत वजन को नियंत्रण में रखता है - जब बिल्डिंग लोड मार्जिन कम होता है तो इसका सीधा लाभ होता है।

कोटिंग्स साइट से मेल खाती हैं:

उच्च आर्द्रता या नमक-स्प्रे वातावरण के लिए ZAM, मानक बिजली संयंत्रों के लिए हॉट-डिप गैल्वनाइजिंग, और स्थानीय कोटिंग की आवश्यकता वाली परियोजनाओं के लिए ब्लैक स्टील। ZAM संस्करण 25 साल की जंग रोधी वारंटी के साथ आता है, हॉट-डिप गैल्वेनाइज्ड संस्करण 15 साल की वारंटी के साथ आता है, और संरचना स्वयं 10 साल की वारंटी के साथ आती है।

तेज़ स्थापना:

प्रबलित गाइड रेल का चैनल-आकार का क्रॉस-सेक्शन सीधे टी-बोल्ट को समायोजित करता है; घटकों की स्थिति को रेल के साथ स्लाइड करके समायोजित किया जा सकता है, जिससे पुनः ड्रिलिंग की आवश्यकता समाप्त हो जाती है। मैचिंग क्लैंप और कनेक्टर हमारी अपनी उत्पादन लाइनों से आते हैं, जो प्रभावी रूप से आपकी इंस्टॉलेशन श्रृंखला से पूरे आपूर्तिकर्ता को हटा देते हैं।

शिपमेंट से पहले पूर्व-निर्माण:

चित्र के अनुसार पंचिंग, कटिंग और वेल्डिंग का काम घर में ही पूरा किया जाता है। प्रबलित रेलें आगमन पर तत्काल स्थापना के लिए तैयार हैं, जो साइट पर पीसने, काटने और संक्षारण-संरक्षण टच-अप को कम करती हैं - दूरस्थ पर्वतीय बिजली संयंत्रों के लिए महत्वपूर्ण जहां प्रत्येक बचाया गया मानव-घंटे वास्तविक लागत बचत में तब्दील हो जाता है।

तकनीकी निर्देश

वस्तु	विनिर्देश
सामग्री	शीत-निर्मित कार्बन स्टील
संरचना	एकीकृत शीत-निर्मित खंड + निरंतर अभिन्न पसलियाँ
कोटिंग विकल्प	जिंक-एल्यूमीनियम-मैग्नीशियम (ZAM) / हॉट-डिप गैल्वेनाइज्ड / ब्लैक फिनिश (अनकोटेड)
अधिकतम मोटाई	12 मिमी
अनुभाग	ग्राहक के चित्र के अनुसार कस्टम अनुभाग
लंबाई	चित्र के अनुसार लंबाई में काटें
बांधना	टी-बोल्ट के साथ संगत स्लॉट; स्व-निर्मित मध्य/अंत क्लैंप और कनेक्टर
गारंटी	जंग रोधी वारंटी: ZAM के लिए 25 वर्ष, हॉट-डिप गैल्वेनाइज्ड के लिए 15 वर्ष; संरचनात्मक वारंटी: 10 वर्ष
MOQ	1 × 20GP कंटेनर; परीक्षण आदेश परक्राम्य
समय सीमा	जमा प्राप्ति के बाद 7-15 कार्य दिवस
व्यापार के नियम	एफओबी/सीएफआर/सीआईएफ

अनुप्रयोग

प्रबलित गाइड रेल उन साइटों के लिए डिज़ाइन की गई हैं जहां मानक प्रोफ़ाइल उनकी भार-वहन सीमा के करीब पहुंचती हैं। नीचे दिए गए एप्लिकेशन उन लोड परिदृश्यों को कवर करते हैं जिनका हम सबसे अधिक बार सामना करते हैं।

पर्वतीय पीवी पौधे:

उतार-चढ़ाव वाले इलाके में असमान हवा और बर्फ का भार होता है। प्रबलित प्रोफ़ाइल यह सुनिश्चित करती है कि सरणी अलग-अलग स्पैन में सीधी रहे - यही कारण है कि क्लैंप ऑपरेशन के दूसरे और तीसरे वर्ष में भी सुरक्षित रहते हैं।

मत्स्य-सौर और कृषि-सौर परियोजनाएं:

खुली हवा का वातावरण, महत्वपूर्ण दैनिक तापमान में उतार-चढ़ाव, और नम जमीन की स्थिति सभी संक्षारण को तेज करती है। ZAM कोटिंग इन पर्यावरणीय तनावों का सामना करती है, जबकि प्रबलित प्रोफ़ाइल पानी या फसलों पर लंबे समय तक चलने वाले अतिरिक्त भार को संभालती है।

अपतटीय और ज्वारीय समतल पौधे:

नमक का स्प्रे रेल पटरियों के लिए अंतिम परीक्षण होता है। यहां, मोटी, प्रबलित प्रोफ़ाइल हवा के दबाव का प्रतिरोध करती है, जबकि ZAM कोटिंग बाहर से जंग को रोकती है; चूंकि दोनों मांगें महत्वपूर्ण हैं, इसलिए हम दोनों सुविधाओं को निर्दिष्ट करने की अनुशंसा करते हैं।

ट्रैकिंग सिस्टम:

एकल-अक्ष और दोहरे-अक्ष प्रणालियाँ रेलों को पूरे दिन दोहरावदार लोडिंग के अधीन रखती हैं। मानक प्रोफ़ाइल इन परिस्थितियों में ख़राब हो जाती हैं, जबकि प्रबलित प्रोफ़ाइल विशेष रूप से चक्रीय भार का सामना करने के लिए इंजीनियर की जाती हैं।

लचीले माउंटिंग सिस्टम:

बड़ी अवधि वाली लचीली संरचनाओं को न्यूनतम अंतर्निहित समर्थन के साथ अपना आकार बनाए रखने के लिए रेल की आवश्यकता होती है। संरचनात्मक कठोरता - न कि केवल ताकत - यह सुनिश्चित करने में महत्वपूर्ण कारक है कि मॉड्यूल अपने डिज़ाइन किए गए झुकाव कोण को बनाए रखें। वाणिज्यिक और औद्योगिक छत पर सौर संयंत्र: छत का भार स्वयं के वजन को सीमित करता है, जिससे प्रति किलोग्राम अधिकतम शक्ति प्राप्त करना आवश्यक हो जाता है - ठीक वही जो रिब ज्यामिति लंबे, निरंतर चलने में प्रदान करती है।

हैंडलिंग, स्थापना और रखरखाव

भंडारण एवं परिवहन:

एक ढके हुए, हवादार क्षेत्र में ऊंचे सहारे पर ढेर लगाना; स्थापना से पहले कोटिंग खरोंच या अनुभाग विरूपण को रोकने के लिए हैंडलिंग के दौरान किनारे की सुरक्षा का उपयोग करें।

ऑन-साइट प्रसंस्करण:

सभी कटे हुए किनारों को हटा दें और जंग रोधी टच-अप कोटिंग लगाएं। पसलियों से बचने के लिए छेद रखें; पसली को कभी भी स्वयं न पीसें - पसली ताकत का स्रोत है, इसलिए इसे पीसने से इस रेल को खरीदने का उद्देश्य विफल हो जाता है।

स्थापना:

केवल सीधी, क्षतिग्रस्त रेलों का उपयोग करें; फास्टनरों को मानक टॉर्क विनिर्देशों के अनुसार कसें और आवश्यकतानुसार जोड़ों पर विस्तार अंतराल छोड़ें। पहाड़ी, ज्वारीय समतल या तटीय क्षेत्रों में परियोजनाओं के लिए, प्रबलित गाइड रेल लगाने से पहले सुनिश्चित करें कि नींव स्थिर है।

ओ एंड एम:

समय-समय पर बोल्ट, अनुभाग विरूपण और कोटिंग की स्थिति का निरीक्षण करें; नमक स्प्रे के संपर्क में आने वाले वातावरण के लिए निरीक्षण अंतराल को छोटा करें। सहायक उपकरण स्थापित करते समय डिज़ाइन लोड से अधिक न रखें, और किसी भी कोटिंग क्षति को तुरंत ठीक करें।

पूछे जाने वाले प्रश्न

Q1: क्या मुझे जिंक-एल्युमीनियम-मैग्नीशियम (ZAM) संस्करण या हॉट-डिप गैल्वेनाइज्ड संस्करण चुनना चाहिए?

उत्तर: साइट की स्थितियों को तय करने दीजिए। तटीय, मत्स्य-सौर, या ज्वारीय समतल परियोजनाओं के लिए, हम ZAM की अनुशंसा करते हैं - कोटिंग कटे हुए किनारों की रक्षा करती है और नमक-स्प्रे जंग का प्रतिरोध करती है, जो 25 साल की जंग-रोधी वारंटी द्वारा समर्थित है। मानक अंतर्देशीय संयंत्रों के लिए, हॉट-डिप गैल्वनाइजिंग 15 साल की जंग-रोधी वारंटी के साथ उत्कृष्ट लागत-प्रभावशीलता प्रदान करता है।

Q2: क्या आप हमारे अपने क्रॉस-सेक्शन चित्र के आधार पर प्रबलित गाइड रेल का निर्माण कर सकते हैं?

उत्तर: हाँ. कस्टम अनुभाग हमारे व्यवसाय का एक मानक हिस्सा हैं: हम चित्र (12 मिमी मोटाई तक) के अनुसार कोल्ड-रोल बनाते हैं और घर में ही पंचिंग, कटिंग और वेल्डिंग पूरी करते हैं, इसलिए उत्पाद डिलीवरी पर इंस्टॉलेशन के लिए तैयार होता है।

Q3: कौन सी वारंटी प्रदान की जाती है?

उत्तर: हम ZAM संस्करणों के लिए 25 साल की एंटी-जंग वारंटी, हॉट-डिप गैल्वेनाइज्ड संस्करणों के लिए 15 साल और माउंटिंग सिस्टम के लिए 10 साल की संरचनात्मक वारंटी प्रदान करते हैं।

Q4: इन्हें कैसे पैक किया जाता है? कंटेनर की क्षमता क्या है?

उत्तर: एक 20GP कंटेनर में लगभग 2 मेगावाट मूल्य का माउंटिंग सिस्टम स्टील होता है, जबकि 40HQ में लगभग 4-5 मेगावाट होता है। समुद्री परिवहन के लिए रेलों को बंडल और संरक्षित किया जाता है; प्रारंभिक परियोजनाओं के लिए छोटे-बैच परीक्षण आदेशों पर बातचीत की जा सकती है।

Q5: कौन से गुणवत्ता प्रमाणपत्र प्रदान किए जा सकते हैं?

उत्तर: फैक्ट्री ISO 9001, ISO 14001 और ISO 45001 मानकों से प्रमाणित है; संरचनात्मक गणना रिपोर्ट और तृतीय-पक्ष परीक्षण रिपोर्ट उपलब्ध हैं। कृपया हमें गंतव्य बाज़ार के बारे में बताएं ताकि हम आवश्यक विशिष्ट दस्तावेज़ की पुष्टि कर सकें।
