टिकाऊ गैल्वनाइज्ड स्टील निर्माण के साथ सोलर माउंटिंग सिस्टम के लिए थोक ग्राउंड पाइल

गुओजियान आपूर्तिकर्ता फोटोवोल्टिक प्रणालियों के लिए भूमिगत घटकों के उत्पादन पर ध्यान केंद्रित करते हैं। वे फोटोवोल्टिक सर्पिल ग्राउंड एंकर और परियोजना-विशिष्ट अनुकूलन की थोक खरीद का कार्य करते हैं। फोटोवोल्टिक सर्पिल ग्राउंड एंकर, अदृश्य भूमिगत नींव के रूप में, पारंपरिक कंक्रीट आधारों की जगह लेते हैं। इनका उपयोग नदी के किनारे की गाद, चट्टानी बंजर भूमि और बैकफ़िल मिट्टी जैसी स्थितियों में किया जाता है, जिससे कंक्रीट डालने, ठीक करने और नष्ट करने की परेशानी से बचा जा सके। इनका व्यापक रूप से कृषि फोटोवोल्टिक, मत्स्य पालन फोटोवोल्टिक, जमीन पर वितरित और फोटोवोल्टिक कार शेल्टर परियोजनाओं में उपयोग किया जाता है। कई परियोजनाओं में जमीन के ऊपर अच्छी तरह से डिज़ाइन किए गए ग्राउंड सपोर्ट होते हैं, लेकिन वे भूमिगत ग्राउंड एंकर की कार्य स्थितियों में अंतर को नजरअंदाज कर देते हैं। बाद में, निपटान, विचलन और अपर्याप्त उत्थान प्रतिरोध जैसी समस्याएं उत्पन्न हो सकती हैं, जिससे छिपे हुए दोष हो सकते हैं। हम घरेलू भूवैज्ञानिक व्यावहारिक अनुभव के आधार पर सर्पिल ग्राउंड एंकर का उत्पादन करते हैं। 12-18 कार्य दिवसों की डिलीवरी अवधि के साथ मानक विनिर्देश स्टॉक में हैं। परियोजना अनुमोदन और स्वीकृति आवश्यकताओं को पूरा करने के लिए तृतीय-पक्ष परीक्षण रिपोर्ट प्रदान की जा सकती हैं। हमारी ग्राउंड पाइल श्रृंखला में जैसे उत्पाद शामिल हैंग्राउंड स्क्रू एंकर, वगैरह।

यह क्या है?

एक फोटोवोल्टिक पावर स्टेशन में जो दिखाई देता है वह घटक और समर्थन हैं। वास्तव में जो चीज़ सारा भार रखती है वह भूमिगत दबे हुए सर्पिल ग्राउंड एंकर हैं। यह भूजल, लवणीय मिट्टी और ह्यूमस मिट्टी के संपर्क में रहकर पूरे वर्ष मिट्टी में दबा रहता है। एक बार जब संक्षारण, धंसाव, या अपर्याप्त उत्थान प्रतिरोध होता है, तो संपूर्ण ग्राउंड सपोर्ट सिस्टम झुक जाएगा और विकृत हो जाएगा।

जमीन पर मौजूद घटकों के विपरीत, जिनका किसी भी समय निरीक्षण और रखरखाव किया जा सकता है, जमीन के एंकर मिट्टी में दबे होते हैं और समस्याओं का समय पर पता लगाना मुश्किल होता है। जब समर्थन स्पष्ट रूप से ऑफसेट हो जाते हैं, तो अक्सर इसका मतलब होता है कि अपरिवर्तनीय नुकसान पहले ही हो चुका है। बाजार में कई ग्राउंड एंकर विभिन्न क्षेत्रों में मिट्टी की अम्लता, क्षारीयता और भूजल स्तर के वास्तविक प्रभाव को नजरअंदाज करते हुए केवल चित्रों में पाइप के व्यास और ब्लेड के आकार पर विचार करते हैं। हमारे सर्पिल ग्राउंड एंकर उत्पाद केवल ड्राइंग मापदंडों के बजाय, देश भर में विभिन्न निर्माण स्थलों से भूवैज्ञानिक प्रतिक्रिया पर आधारित हैं।

ग्राउंड एंकर के इंजीनियरिंग मिशन क्या हैं?

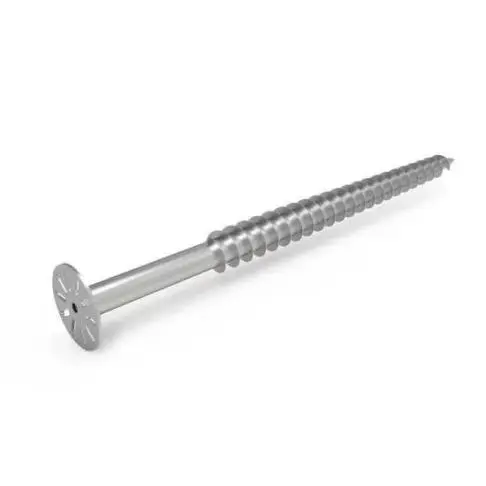

एक फोटोवोल्टिक सर्पिल ग्राउंड एंकर सिर्फ एक ब्लेड वाला पाइप नहीं है। यह नीचे की ओर दबाव, ऊपर की ओर उत्थान बल और क्षैतिज कतरनी बल का भी सामना करता है।

जब तेज़ हवाएँ चलेंगी, तो फोटोवोल्टिक घटक एक विशाल उत्थान बल उत्पन्न करेंगे। संपूर्ण समर्थन प्रणाली को ऊपर उठने से रोकने के लिए ग्राउंड एंकर मिट्टी के साथ ब्लेड के काटने पर निर्भर करता है। जमा हुई बर्फ के भार के तहत, ज़मीन के लंगर को समग्र रूप से धंसने से रोकने के लिए भार को गहरी और स्थिर मिट्टी की परत तक फैलाने की आवश्यकता होती है। पार्श्व हवा की स्थिति में, यह ढेर को झुकने से रोकने के लिए ढेर के शरीर के कतरनी प्रतिरोध का परीक्षण करता है।

कंक्रीट की नींव स्व-वजन के माध्यम से स्थिरता प्राप्त कर सकती है; सर्पिल ग्राउंड एंकर पूरी तरह से ब्लेड और आसपास की मिट्टी के काटने पर निर्भर करता है। मिट्टी, रेत, या बैकफिल मिट्टी में दबे एक ही ग्राउंड एंकर के उत्थान और संपीड़न प्रतिरोध में भारी अंतर हो सकता है। चित्रों पर सैद्धांतिक असर क्षमता को वास्तविक निर्माण स्थल में सीधे छूट दी जा सकती है, जो कई परियोजनाओं में प्रारंभिक गणना और साइट पर माप परिणामों के बीच असंगतता का मूल कारण है।

परियोजना स्थलों से विफलता मामले की समीक्षा

हमने उत्पाद संरचना को उल्टा अनुकूलित करने के लिए पिछली सहयोग परियोजनाओं में सामने आए ग्राउंड एंकर की विफलता के मामलों को सुलझा लिया है। उत्पाद बनाने के लिए यह भी हमारे लिए एक महत्वपूर्ण संदर्भ है।

हॉट-डिप गैल्वनाइजिंग प्रक्रिया: भूमिगत जंग की रोकथाम के लिए मुख्य विवरण

ग्राउंड एंकर का अधिकांश जीवन चक्र मिट्टी में दबा हुआ होता है। संक्षारण रोकथाम प्रक्रिया सीधे सेवा जीवन निर्धारित करती है।

बाजार में कई उपचार विधियां हैं: कोल्ड गैल्वनाइजिंग, पेंटिंग और ब्रशिंग जिंक, और समग्र हॉट-डिप गैल्वनाइजिंग। कोल्ड गैल्वनाइजिंग सतह पर कोटिंग की केवल एक पतली परत है, जो मिट्टी की परत के साथ घर्षण और पत्थर की खरोंच से आसानी से क्षतिग्रस्त हो जाती है। भूजल जल्दी से क्षतिग्रस्त बिंदु से स्टील पाइप को संक्षारित करना शुरू कर देगा।

हम समग्र हॉट-डिप गैल्वनाइजिंग प्रक्रिया को अपनाते हैं, जहां स्टील पाइप और सर्पिल ब्लेड सभी जस्ता में डूबे होते हैं। वेल्ड सीम की स्थिति एक नंगे वेल्ड संक्षारण बिंदु को छोड़े बिना, एक जस्ता कोटिंग भी बनाती है। कई छोटी फ़ैक्टरियाँ स्टील पाइप और ब्लेड को एक साथ वेल्ड करती हैं और फिर सतह पर बस जस्ता ब्रश करती हैं, जिससे वेल्ड सीम की स्थिति संक्षारण सफलता बिंदु के रूप में रह जाती है।

हॉट-डिप गैल्वनाइजिंग का मतलब जस्ता परत जितनी मोटी होगी, उतना बेहतर होगा। अत्यधिक मोटी जस्ता परत के छिलने और गिरने का खतरा होता है। हम 85-120 μm की सीमा के भीतर जस्ता कोटिंग की मोटाई को नियंत्रित करते हैं, कोटिंग के आसंजन और मिट्टी के संक्षारण के प्रतिरोध को संतुलित करते हैं। स्टील पाइप को Q235B हॉट-रोल्ड पाइप सामग्री के रूप में चुना गया है, और वास्तविक दीवार की मोटाई को सख्ती से नियंत्रित किया जाता है, गलत दीवार की मोटाई के साथ पतली दीवार वाली पाइप सामग्री को अस्वीकार कर दिया जाता है।

साइट सुरक्षा और शिपिंग सुरक्षा

सर्पिल ढेर एक भारी इस्पात संरचना घटक है। परिवहन और उत्थापन के दौरान, यदि इसे उछाला जाता है, तो स्थानीय गैल्वेनाइज्ड कोटिंग उखड़ सकती है। यदि कोई उपचार नहीं किया जाता है, तो ऊबड़-खाबड़ क्षेत्रों में दबने के बाद जंग लगने का खतरा होगा।

जब हम उत्पादों को वितरित करते हैं, तो ढेर के सिर पर कनेक्शन फ्लैंज के चारों ओर एक सुरक्षात्मक गार्ड रिंग लगाई जाती है ताकि फहराने के दौरान फ्लैंज छेद को टकराने से रोका जा सके; पाइल बॉडी के प्रमुख भागों के लिए सरल सुरक्षात्मक फिल्में बनाई जाती हैं। ढेर के बीच सीधे स्टैकिंग और घर्षण से बचने के लिए पूरे शिपमेंट को स्टील ट्रस फ्रेम का उपयोग करके अलग किया जाता है।

सामान का प्रत्येक बैच डिलीवरी दस्तावेजों के साथ आता है: सामग्री सूची, गैल्वनीकरण परीक्षण रिपोर्ट। पैकिंग सूची को विशिष्टताओं के आधार पर वर्गीकृत किया गया है ताकि साइट कर्मियों को विभिन्न लंबाई और ब्लेड विशिष्टताओं के ढेरों की संख्या गिनने में सुविधा हो, जिससे साइट पर भ्रम और सामग्रियों के गलत उपयोग से बचा जा सके।

परियोजना कार्यान्वयन समर्थन

हम न केवल तैयार ढेर उत्पाद उपलब्ध कराते हैं, बल्कि परियोजना के प्रारंभिक चरण से लेकर निर्माण चरण तक सहयोग भी प्रदान करते हैं।

1. भूवैज्ञानिक डेटा मूल्यांकन: ग्राहक एक भूवैज्ञानिक रिपोर्ट प्रदान करता है, और हम ढेर की लंबाई और ब्लेड के रूप पर संदर्भ राय देने के लिए मिट्टी की परत के मापदंडों को जोड़ते हैं। हम पूर्ण प्रतिबद्धताएं नहीं बनाते हैं और याद दिलाते हैं कि ऑन-साइट ट्रायल-पाइलिंग सत्यापन आवश्यक है;

2. नमूना और ट्रायल-पाइल समर्थन: नई परियोजनाओं के लिए, ऑन-साइट ट्रायल-पाइलिंग के लिए माल के छोटे बैचों की आपूर्ति की जा सकती है। वास्तविक उत्थान डेटा प्राप्त करने के बाद, बड़े बैच के विनिर्देश निर्धारित किए जा सकते हैं;

3. गैर-मानक संशोधन: विशेष साइटों के लिए, ढेर की लंबाई, ब्लेड का बाहरी व्यास और निकला हुआ किनारा खोलने का आकार ग्राहक के मौजूदा समर्थन के अनुकूल समायोजित किया जा सकता है;

4. निर्माण परामर्श: पाइल ड्राइविंग प्रक्रिया के दौरान, यदि पेंच लगाने या असामान्य टॉर्क में कठिनाइयाँ होती हैं, तो विश्लेषण के लिए दूरस्थ सहायता प्रदान की जा सकती है, और समायोजन सुझाव दिए जा सकते हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: मिट्टी में दबे रहने पर हॉट-डिप गैल्वनाइज्ड ग्राउंड एंकर कितने समय तक जंग-मुक्त रह सकते हैं?

उत्तर: वास्तविक जीवनकाल काफी हद तक मिट्टी की अम्लता और क्षारीयता, साथ ही भूजल स्तर पर निर्भर करता है। तटस्थ साधारण मिट्टी में, हॉट-डिप गैल्वनाइज्ड ग्राउंड एंकर फोटोवोल्टिक प्रणालियों के लिए 25 साल की परियोजना अवधि को पूरा कर सकते हैं; लवणीय-क्षारीय अत्यधिक संक्षारक मिट्टी में, एक अतिरिक्त संक्षारण-रोधी योजना की आवश्यकता होती है, और इसे सामान्यीकृत नहीं किया जा सकता है या इसकी गारंटी नहीं दी जा सकती है कि सभी स्थितियों में 25 वर्षों तक कोई जंग नहीं होगी।

Q2: क्या ग्राउंड एंकर विनिर्देशों को भू-तकनीकी रिपोर्ट के बिना सीधे निर्धारित किया जा सकता है?

उ: अनुभव संदर्भ विनिर्देश प्रदान किए जा सकते हैं, लेकिन साइट तक पहुंचने के बाद ट्रायल-पाइल परीक्षण आयोजित करने की दृढ़ता से अनुशंसा की जाती है। भू-तकनीकी रिपोर्ट के बिना, सैद्धांतिक डेटा और वास्तविक मिट्टी की परत में विचलन हो सकता है, और परीक्षण-ढेर परीक्षण असर क्षमता को सत्यापित करने का सबसे सीधा साधन है।

Q3: यदि ड्राइविंग प्रक्रिया के दौरान ब्लेड हल्के से पत्थरों से टकराते हैं तो क्या ग्राउंड एंकर का उपयोग किया जा सकता है?

उत्तर: कोटिंग पर मामूली खरोंच और खरोंच को मौके पर ही जिंक पेंट से ठीक किया जा सकता है; यदि ब्लेड मुड़े हुए हैं, फटे हुए हैं, या बंधन क्षेत्र क्षतिग्रस्त है, तो उन्हें सीधे स्क्रैप करने की सिफारिश की जाती है और उन्हें जमीन में जबरदस्ती नहीं दबाना चाहिए।

Q4: क्या ग्राउंड एंकर फ्लैंज को मेरी तरफ के सपोर्ट पर फ्लैंज छेद की स्थिति के अनुसार संशोधित किया जा सकता है?

ए: निकला हुआ किनारा छेद खोलने का अनुकूलन समर्थित है। एक निकला हुआ किनारा ड्राइंग या भौतिक आयाम प्रदान करने की आवश्यकता है, और इसके अनुरूप न्यूनतम आदेश मात्रा है।

Q5: क्या मानक ग्राउंड एंकर का उपयोग सीधे बैकफिल्ड मिट्टी वाली जगह पर किया जा सकता है?

ए: बैकफिल्ड मिट्टी मुख्य रूप से संघनन की डिग्री पर निर्भर करती है; ढीली बैकफिल्ड मिट्टी के लिए एक विस्तारित ढेर निकाय और अंतर्निहित मूल मिट्टी की परत में प्रवेश की आवश्यकता होती है। केवल बैकफ़िल परत में रहकर उत्थान प्रतिरोध आवश्यकताओं को पूरा करना कठिन है।
