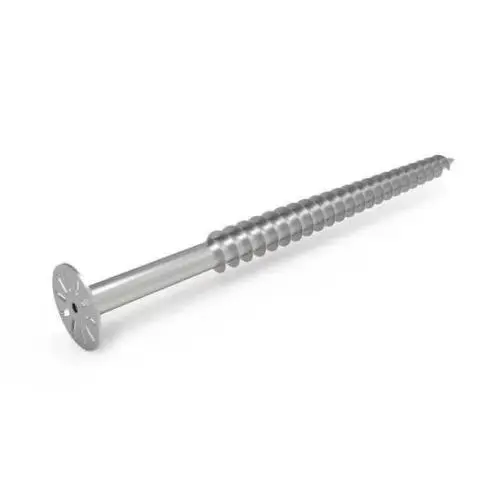

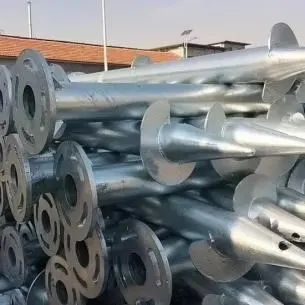

ग्राउंड स्क्रू एंकर

गुओजियान फैक्ट्री से हमारा ग्राउंड स्क्रू एंकर फाउंडेशन समाधान पारंपरिक कंक्रीट नींव के कई दर्द बिंदुओं को प्रभावी ढंग से संबोधित करता है, जैसे लंबी निर्माण अवधि, मिट्टी में महत्वपूर्ण गड़बड़ी और कठिन साइट बहाली। प्रत्येक ढेर में स्थिर संपीड़न और उत्थान प्रतिरोध प्रदर्शन होता है और यह विभिन्न जटिल भूवैज्ञानिक स्थितियों जैसे कि मिट्टी, रेतीली मिट्टी और बैकफ़िल के लिए उपयुक्त है। हम परियोजना की कुल जीवन चक्र लागत को कम करने के लिए विस्तृत इंजीनियरिंग डिजाइन, तृतीय-पक्ष निरीक्षण रिपोर्ट, चरणबद्ध वितरण और ऑन-साइट तकनीकी मार्गदर्शन सहित व्यापक सेवाएं प्रदान करते हैं।

• सामान्य, मानकीकृत फिटिंग नहीं: हालांकि बाजार में स्क्रू पाइल्स समान दिख सकते हैं, उनकी वास्तविक भार-वहन क्षमता बैकफ़िल, पहाड़ी ढलानों, या लवणीय-क्षार मिट्टी जैसी स्थितियों के आधार पर कई गुना भिन्न हो सकती है। घरेलू नवीकरणीय ऊर्जा परियोजनाओं के साथ व्यापक अनुभव के आधार पर, हम विभिन्न भूवैज्ञानिक स्थितियों के लिए "एक-आकार-सभी के लिए फिट" विनिर्देश को लागू करने के बजाय विशिष्ट मिट्टी कतरनी विशेषताओं के आधार पर मापदंडों को अनुकूलित करते हैं - जैसे ब्लेड पिच, ब्लेड व्यास और पाइप दीवार की मोटाई।

• कंक्रीट-मुक्त, सूखी-स्थापना विधि: यांत्रिक रूप से ढेर को जमीन में पेंच करके स्थापित किया जाता है, यह विधि खुदाई, फॉर्मवर्क, कंक्रीट डालने और इलाज की आवश्यकता को समाप्त कर देती है। पाइल इंस्टालेशन के तुरंत बाद अधिरचना का समर्थन कर सकता है, जिससे यह समय-संवेदनशील परियोजनाओं, जैसे फोटोवोल्टिक (पीवी) इंस्टॉलेशन के लिए आदर्श बन जाता है, जिसके लिए तेजी से ग्रिड कनेक्शन की आवश्यकता होती है।

• बहुमुखी सुपरस्ट्रक्चर अनुकूलता: पाइल टॉप को विभिन्न कनेक्टरों के साथ फिट किया जा सकता है - जैसे कि फ्लैंज या कनेक्शन प्लेट - सीधे पीवी माउंटिंग सिस्टम, कारपोर्ट कॉलम, ऊर्जा भंडारण इकाई बेस और हल्के स्टील बाड़ संरचनाओं के साथ इंटरफेस करने के लिए, नींव और सुपरस्ट्रक्चर की तेजी से असेंबली को सक्षम करने के लिए।

• पर्यावरण-अनुकूल और पुनर्चक्रण योग्य: इस प्रक्रिया से कोई ठोस कंक्रीट अपशिष्ट उत्पन्न नहीं होता है। प्रोजेक्ट संशोधन, स्थानांतरण, या डिकमीशनिंग के दौरान, मूल सतह परिदृश्य को यथासंभव अधिकतम सीमा तक संरक्षित करते हुए, ढेर को खोला और बरकरार रखा जा सकता है; यह उन्हें पारिस्थितिक भंडार और पहाड़ी वन क्षेत्रों जैसे कड़ाई से विनियमित स्थलों के लिए उपयुक्त बनाता है।

• सक्रिय जोखिम नियंत्रण: हम ग्राहक द्वारा प्रदान की गई भूवैज्ञानिक सर्वेक्षण रिपोर्टों के आधार पर नमूना परीक्षण और प्रारंभिक मॉडल चयन की पेशकश करते हैं, जिससे ढेर फिसलन या अपर्याप्त भार-वहन क्षमता जैसे मुद्दों के कारण होने वाले महंगे पुनर्कार्य को रोकने में मदद मिलती है।

मृदा-ढेर अंतःक्रिया तंत्र

स्क्रू पाइल की भार-वहन क्षमता स्टील पाइप की दीवार और मिट्टी के बीच घर्षण से कहीं अधिक पर निर्भर करती है; यह एक सहक्रियात्मक तीन-भाग तंत्र के माध्यम से कार्य करता है: शाफ्ट घर्षण + पेचदार ब्लेड का अंत-असर प्रतिरोध + ब्लेड और मिट्टी के बीच इंटरलॉकिंग/लॉकिंग बल। 1. ड्रिलिंग रिग का आउटपुट टॉर्क पूरे हेलिकल ढेर को स्थिर गति से जमीन में पेंच करने के लिए चलाता है; पेचदार ब्लेड आसपास की मिट्टी को काटते हैं और उसे संपीड़ित करते हैं, जिससे ब्लेड के ऊपर और नीचे संकुचित मिट्टी की डिस्क बन जाती है।

2. ऊपर से लंबवत भार को इन संकुचित मृदा डिस्क द्वारा समर्थित किया जाता है; उत्थान की स्थिति में, ब्लेड मजबूती से अंतर्निहित मिट्टी में टिक जाते हैं, जिससे ढेर को सीधे बाहर खींचने से रोका जा सकता है।

3. ढेर शाफ्ट की दीवार और आसपास की मिट्टी के बीच परस्पर क्रिया द्वारा प्रदान किए गए पार्श्व संयम द्वारा क्षैतिज पवन भार का प्रतिकार किया जाता है।

व्यावहारिक अंतर्दृष्टि: ब्लेड पिच को ड्रिलिंग रिग के टॉर्क से मेल खाना चाहिए। यदि पिच बहुत बड़ी है, तो कम-टोक़ उपकरण ढेर को अंदर नहीं ले जा सकते; यदि पिच बहुत छोटी है, तो स्थापना धीमी है और मूल मिट्टी की परत परेशान है, जो वास्तव में ढेर की भार-वहन क्षमता को कम कर देती है - एक ऐसा विवरण जिसे अक्सर बाजार में कम लागत वाले पेचदार ढेर द्वारा अनदेखा कर दिया जाता है।

उत्पादन प्रक्रिया और गुणवत्ता नियंत्रण

ग्राउंड स्क्रू एंकर छिपे हुए भूमिगत घटक हैं जिन्हें स्थापना के बाद दृष्टि से निरीक्षण नहीं किया जा सकता है; इसलिए, उत्पादन चरण के दौरान गुणवत्ता नियंत्रण लागू किया जाना चाहिए। गुओजियान एक व्यापक, अंत-से-अंत गुणवत्ता नियंत्रण श्रृंखला नियोजित करता है:

1. आने वाली सामग्री का सत्यापन: स्टील पाइप कच्चे माल के प्रत्येक बैच के लिए सामग्री प्रमाणपत्रों की जांच की जाती है, और घटिया या पतली दीवार वाले पाइपों को उत्पादन में प्रवेश करने से रोकने के लिए दीवार की मोटाई और उपज की ताकत की मौके पर जांच की जाती है।

2. सीएनसी कटिंग और स्ट्रेटनिंग: पाइपों को निश्चित लंबाई में काटा जाता है और सीधा किया जाता है; पाइल बॉडी में अत्यधिक वक्रता सीधे स्थापना के दौरान ऊर्ध्वाधरता से समझौता करेगी।

3. हेलिकल ब्लेड फॉर्मिंग और असेंबली वेल्डिंग: समान पिच सुनिश्चित करने के लिए ब्लेड को विशेष सांचों का उपयोग करके रोल किया जाता है; आंतरायिक स्पॉट वेल्डिंग के बजाय निरंतर पूर्ण वेल्डिंग का उपयोग किया जाता है; सरंध्रता और ठंडे वेल्ड को खत्म करने के लिए वेल्ड को जमीन पर चिकना किया जाता है (तेज हवा की स्थिति में ठंडे वेल्ड अक्सर ढेर की विफलता का कारण होते हैं)।

4. हॉट-डिप गैल्वनाइजिंग: जीबी/टी 13912 मानक का कड़ाई से पालन, जिसमें पिकलिंग, फ्लक्सिंग, 450-460 डिग्री सेल्सियस पर जस्ता में विसर्जन और निष्क्रियता शामिल है; औसत जिंक कोटिंग की मोटाई ≥85μm है, जिसमें खारा-क्षार या तटीय वातावरण के लिए मोटी कोटिंग के विकल्प हैं।

5. अंतिम निरीक्षण और प्रेषण: दृश्य उपस्थिति जांच, जस्ता कोटिंग मोटाई पर स्पॉट जांच, और महत्वपूर्ण आयामों का पुन: माप; थोक ऑर्डर के अनुरोध पर सामग्री रिपोर्ट और गैल्वनाइजिंग निरीक्षण रिकॉर्ड प्रदान किए जा सकते हैं।

नुकसान की चेतावनी: बाजार में कुछ कम कीमत वाले उत्पाद कोल्ड गैल्वनाइजिंग या केवल आंशिक गैल्वनाइजिंग का उपयोग करते हैं; भूमिगत स्थापना के 2-5 वर्षों के भीतर इनमें जंग लग सकता है, जो सीधे तौर पर नींव की संरचनात्मक अखंडता से समझौता करता है।

चयन मार्गदर्शिका और ख़तरे से बचाव

1. पीवी माउंटिंग फ़ाउंडेशन: निरंतर पेचदार ब्लेड को प्राथमिकता दें; बैकफिल्ड क्षेत्रों में, सुनिश्चित करें कि ब्लेड ढीले भराव के बजाय स्थिर, सघन मिट्टी की परत पर टिके हों।

2. पीवी कारपोर्ट फ़ाउंडेशन: कारपोर्ट महत्वपूर्ण पवन भार के अधीन हैं; प्रबलित निकला हुआ किनारा कनेक्शन प्लेटों के साथ जोड़े गए बड़े-व्यास, मोटी दीवार वाले स्क्रू पाइल्स को प्राथमिकता दें, और हल्के, छोटे-विनिर्देश पाइल्स से बचें। 3. बाड़ लगाना/रेलिंग नींव: मुख्य रूप से पार्श्व भार के अधीन; पार्श्व स्थिरता को बढ़ाने के लिए एम्बेडमेंट गहराई को नियंत्रित करने पर ध्यान केंद्रित करें; लागत-प्रभावी विशिष्टताएँ उपयुक्त हैं।

4. तटीय खारा-क्षार क्षेत्र: मानक शीत-गैल्वनाइज्ड उत्पाद अनुपयुक्त हैं; भूमिगत क्षरण और क्षरण को रोकने के लिए गाढ़े गर्म-डुबकी गैल्वेनाइज्ड कोटिंग्स की आवश्यकता होती है।

वास्तविक-विश्व परियोजना मामले का अध्ययन

• पर्वत-आधारित ग्राउंड पीवी परियोजना: पारंपरिक स्वतंत्र कंक्रीट नींव को बदलने के लिए 114 मिमी व्यास वाले स्क्रू पाइल्स का उपयोग किया गया, जिससे मिट्टी की खुदाई में काफी कमी आई; ग्रिड-कनेक्शन की समय सीमा को पूरा करते हुए, समग्र नींव निर्माण अवधि को 60% कम कर दिया गया था।

• फ़ैक्टरी पीवी कारपोर्ट प्रोजेक्ट: अनुकूलित, विस्तारित-ऊंचाई वाले फ़्लैंग्ड स्क्रू पाइल्स का उपयोग किया गया; साइट पर कंक्रीट डालने की आवश्यकता नहीं थी, क्योंकि स्टील के स्तंभों को सीधे पाइल्स से जोड़ दिया गया था, जिससे साइट पर स्थापना चक्र छोटा हो गया था।

• पारिस्थितिक नियंत्रण क्षेत्र बाड़ लगाने की परियोजना: पूरा होने पर, सभी स्क्रू पाइल्स को खोल दिया गया और ठीक कर दिया गया, जिससे सतह पर कोई ठोस अवशेष नहीं बचा और साइट बहाली स्वीकृति मानकों को पूरा किया गया।

अक्सर पूछे जाने वाले प्रश्न: खरीद प्रक्रिया

Q1: क्या आप प्रत्यक्ष निर्माता हैं? न्यूनतम ऑर्डर मात्रा (एमओक्यू) क्या है?

ए: गुओजियान (तियानजिन) स्टील अपनी स्वयं की प्रसंस्करण लाइनें संचालित करता है और स्क्रू पाइल्स के लिए छोटे-बैच नमूने और बड़े पैमाने पर परियोजना आपूर्ति दोनों का समर्थन करता है; MOQ 30 टन है.

Q2: क्या आप नमूने प्रदान कर सकते हैं? नमूनों के लिए मुख्य समय क्या है?

उत्तर: हाँ, नमूने उपलब्ध हैं; मानक विशिष्टताएँ 3-5 दिनों के भीतर भेज दी जाती हैं, जबकि गैर-मानक कस्टम नमूनों में 7-10 कार्य दिवस लगते हैं।

Q3: सामान्य डिलीवरी का समय क्या है?

ए: मानक बाजार विनिर्देश 3-7 दिनों के भीतर वितरित किए जाते हैं; गैर-मानक अनुकूलन (पाइप व्यास, फ़्लाइटिंग, या कनेक्टर्स सहित) में 7-12 कार्य दिवस लगते हैं; बड़े ऑर्डर के लिए चरणबद्ध डिलीवरी पर बातचीत की जा सकती है।

Q4: क्या आप सामग्री प्रमाणपत्र और गैल्वनीकरण परीक्षण रिपोर्ट प्रदान कर सकते हैं?

उत्तर: थोक ऑर्डर के लिए, हम परियोजना दस्तावेज़ीकरण और स्वीकृति के लिए स्टील पाइप सामग्री प्रमाणपत्र और गैल्वनीकरण परीक्षण रिकॉर्ड प्रदान करते हैं।

Q5: क्या स्क्रू पाइल्स का उपयोग चट्टानी स्तर में किया जा सकता है?

ए: बड़ी, ठोस चट्टान की परतें सीधे स्थापना के लिए अनुपयुक्त हैं; अपक्षयित चट्टान या बजरी परतों के लिए, प्रबलित ढेर का उपयोग किया जा सकता है, जो प्रदान किए गए भूवैज्ञानिक डेटा के आधार पर व्यवहार्यता मूल्यांकन के अधीन है।

Q6: वारंटी अवधि की गणना कैसे की जाती है?

उत्तर: वारंटी में कच्चे माल और वेल्डिंग/निर्माण प्रक्रिया शामिल है; भूमिगत संक्षारण के संबंध में सेवा जीवन संक्षारण-रोधी उपचार और स्थानीय मिट्टी के पीएच स्तर पर निर्भर करता है (तटीय लवणीय-क्षार वातावरण के लिए मोटी गैल्वनाइज्ड कोटिंग में अपग्रेड करने की सिफारिश की जाती है)।

पैकेजिंग, शिपिंग और बिक्री के बाद सहायता

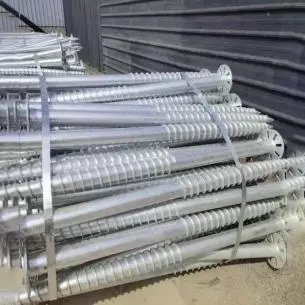

• पैकेजिंग: परिवहन के दौरान प्रभाव से विरूपण को रोकने के लिए स्टील स्ट्रैपिंग के साथ बंडल किया गया; फ्लैंज और कनेक्टिंग प्लेटें अलग-अलग पैक की जाती हैं।

• शिपिंग: कंटेनर लोडिंग उपलब्ध है; पैकिंग सूचियाँ प्रदान की गईं।

• तकनीकी सहायता: लिखित स्थापना दिशानिर्देश प्रदान किए गए; प्रमुख परियोजनाओं के लिए, पाइल-ड्राइविंग टॉर्क, लंबवतता नियंत्रण और स्वीकृति मानदंड समझाने के लिए ऑनलाइन तकनीकी ब्रीफिंग उपलब्ध हैं; निर्माण संसाधनों के समन्वय में सहायता भी उपलब्ध है।
