गाइड रेल फोटोवोल्टिक (पीवी) माउंटिंग सिस्टम के मुख्य लोड-असर घटक हैं, जिनका उपयोग मुख्य रूप से सौर पीवी मॉड्यूल को सुरक्षित और व्यवस्थित करने के लिए किया जाता है; इन्हें आम तौर पर क्लैंप और बोल्ट जैसे फास्टनरों के साथ संयोजन में उपयोग किया जाता है। हमारी व्यापक रेल उत्पाद लाइन में दो मुख्य सामग्री प्रकार हैं - स्टील (हॉट-डिप गैल्वेनाइज्ड और जिंक-एल्यूमीनियम-मैग्नीशियम मिश्र धातु) और एल्यूमीनियम मिश्र धातु - और इसमें एच-रेल, अन-रिब्ड रेल और कस्टम-आकार की रेल सहित विभिन्न क्रॉस-सेक्शनल प्रोफाइल शामिल हैं। ये रेल पीवी मॉड्यूल का भार सहन करती हैं और बलों को माउंटिंग पोस्ट या छत के आधार पर स्थानांतरित करती हैं। वे रंगीन स्टील टाइल छतों और फ्लैट कंक्रीट छतों पर वितरित पीवी प्रतिष्ठानों के साथ-साथ पीवी कारपोर्ट और कुछ जमीन पर लगे पीवी बिजली संयंत्रों के लिए उपयुक्त हैं।
गाइड रेल विभिन्न सामग्रियों में उपलब्ध हैं - जैसे कि एल्यूमीनियम मिश्र धातु, जेएन-अल-एमजी मिश्र धातु, और हॉट-डिप गैल्वनाइज्ड स्टील - अंतर्देशीय और तटीय स्थानों, उच्च-लवणता वाले वातावरण, छत भार सीमाओं वाली साइटों और बड़े-स्पैन बिजली संयंत्रों सहित विभिन्न परियोजना स्थितियों के अनुरूप।

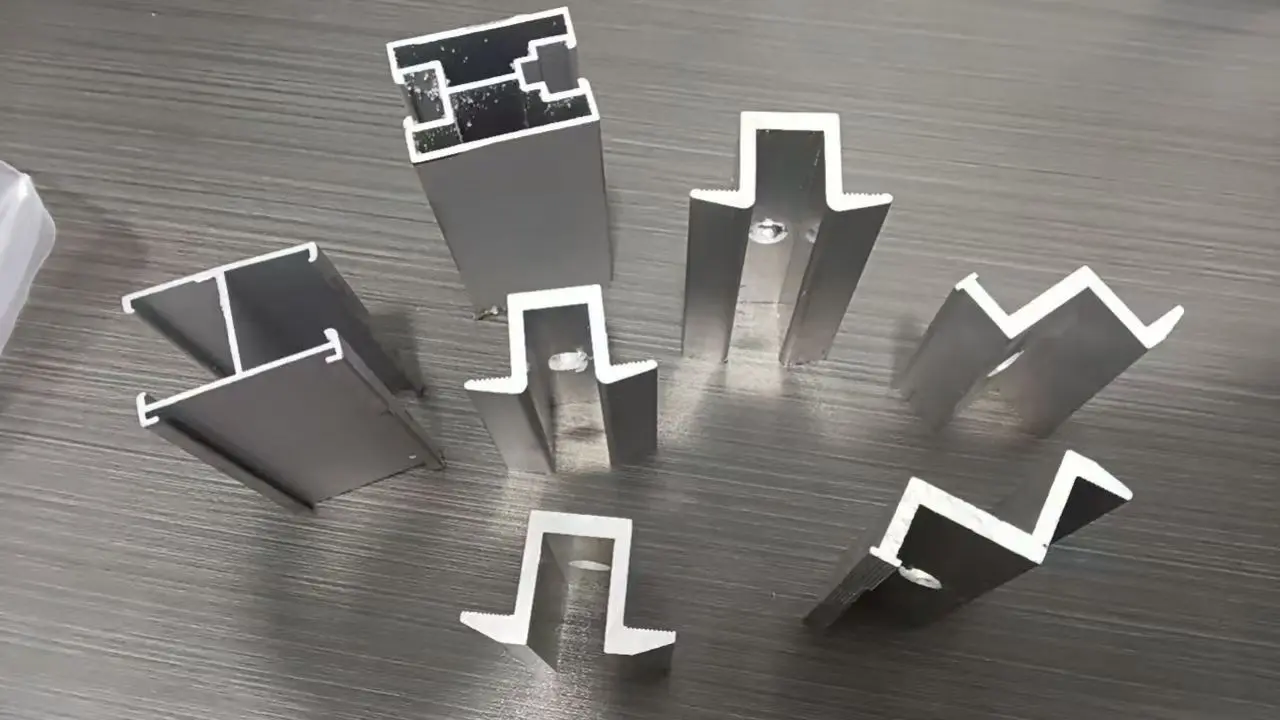

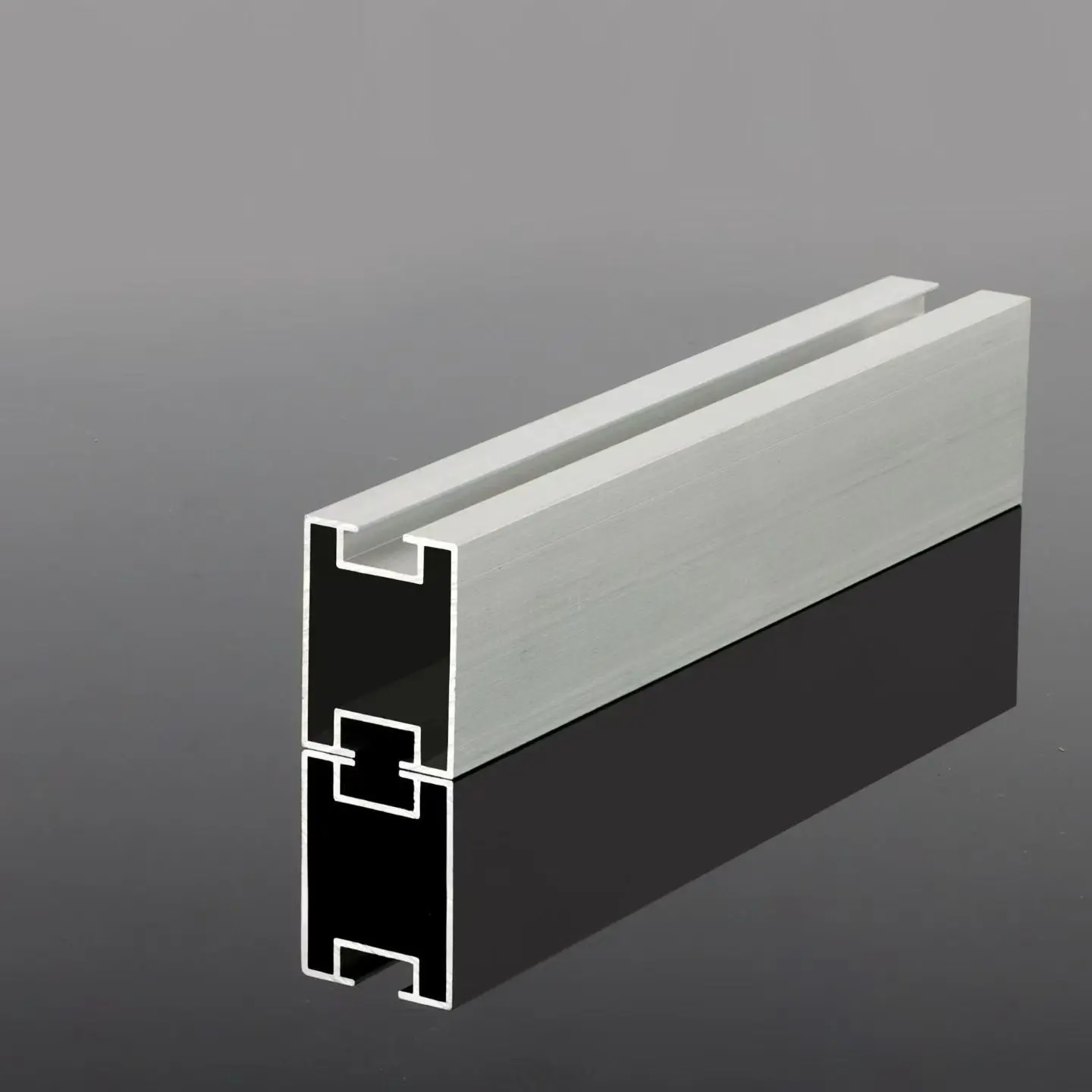

मानक सी, एच, और यू-आकार की प्रोफाइल, हल्के अन-रिब्ड प्रोफाइल और कस्टम गैर-मानक आकार शामिल हैं, जो पारंपरिक परियोजनाओं और विशेष रेट्रोफिट अनुप्रयोगों दोनों के साथ संगतता सुनिश्चित करते हैं।
निश्चित-लंबाई कटिंग, सीएनसी पंचिंग और कस्टम प्रोफ़ाइल मशीनिंग का समर्थन करता है। हम मानक ऑफ-द-शेल्फ उत्पादों तक सीमित नहीं हैं और विशिष्ट प्रोजेक्ट ड्राइंग आवश्यकताओं को पूरा करने के लिए घटकों का निर्माण कर सकते हैं।
गाइड रेल, क्लैंप (मध्य/अंत क्लैंप), स्टेनलेस स्टील फास्टनरों और ग्राउंडिंग घटकों का निर्माण घर में ही किया जाता है। यह प्रोफाइल और एक्सेसरीज़ के बीच उच्च स्तर की अनुकूलता सुनिश्चित करता है, जिससे साइट पर असेंबली त्रुटियां कम हो जाती हैं।
तेजी से वितरण के लिए मानक विशिष्टताओं का स्टॉक किया जाता है; हमारे कारखाने की वार्षिक क्षमता 200,000 टन है, जो GW-स्केल बिजली संयंत्रों के लिए थोक आपूर्ति को संभालने में सक्षम है।
एल्यूमीनियम और इस्पात कारखानों से अलग से स्रोत प्राप्त करने की आवश्यकता समाप्त हो जाती है। हम संपूर्ण खरीद प्रक्रिया को सुव्यवस्थित करते हुए रेल और मिलान सहायक उपकरण की पूरी श्रृंखला प्रदान करते हैं।
| पैरामीटर आइटम | तकनीकी विशिष्टता |
| वैकल्पिक आधार सामग्री | 6063-T5 एल्यूमीनियम मिश्र धातु / S350GD Zn-Al-Mg स्टील स्ट्रिप / Q355 हॉट-डिप गैल्वनाइज्ड स्टील |
| सतह का उपचार | एनोडाइजिंग / जेएन-अल-एमजी कोटिंग / हॉट-डिप गैल्वनाइजिंग |
| मुख्य अनुभाग प्रकार | एच-प्रकार, सी-प्रकार, यू-प्रकार, हल्के वजन वाले अप्रबलित, कस्टम विशेष आकार के अनुभाग |
| प्रोफ़ाइल दीवार की मोटाई | एल्यूमीनियम मिश्र धातु: 1.2-2.0 मिमी; स्टील: 1.0-1.5 मिमी (अनुकूलन योग्य) |
| मानक डिलिवरी लंबाई | 4 मी, 6 मी; उपलब्ध किसी भी लंबाई के लिए कस्टम कटिंग |
| संगत मॉड्यूल | मोनोक्रिस्टलाइन, पीईआरसी, टॉपकॉन पीवी मॉड्यूल की पूरी श्रृंखला |
| सहायक सहायक उपकरण | मध्य क्लैंप, अंत क्लैंप, स्टेनलेस स्टील फास्टनरों, ग्राउंडिंग घटक |
| अनुप्रयोग परिदृश्य | रंगीन स्टील टाइल की छतें, कंक्रीट की छतें, जमीन पर लगे बिजली स्टेशन, पीवी कारपोर्ट, पुनर्निर्मित विशेष आकार की पीवी परियोजनाएं |
| लागू मानक | जीबी चीनी मानक, एन यूरोपीय मानक; सामग्री प्रमाणपत्र उपलब्ध हैं |
गाइड रेल के प्रत्येक बैच के लिए सामग्री ग्रेड का सत्यापन किया जाता है ताकि यह सुनिश्चित किया जा सके कि किसी भी पुनर्नवीनीकरण या अशुद्ध सामग्री का उपयोग नहीं किया जाता है;
एनोडाइज्ड कोटिंग मोटाई पर आयामी सहिष्णुता जांच और स्पॉट जांच सुनिश्चित करती है कि सतह का उपचार मानकों को पूरा करता है;
3. प्रोफाइल के लिए यांत्रिक संपत्ति रिपोर्ट अनुरोध पर उपलब्ध हैं;
4. विदेशी परियोजना बोली और सीमा शुल्क घोषणाओं की आवश्यकताओं को पूरा करने के लिए तृतीय-पक्ष परीक्षण रिपोर्ट (जैसे, टीयूवी, एसजीएस) प्रदान की जा सकती हैं।
हम परियोजना-विशिष्ट हवा और बर्फ भार, छत की स्थिति और स्थानीय जलवायु के आधार पर गाइड रेल के मॉडल चयन में सहायता करते हैं; भौतिक नमूने सामग्री, क्रॉस-सेक्शन और सतह फिनिश के सत्यापन के लिए भेजे जा सकते हैं; हम उत्पाद विनिर्देशों और परीक्षण रिपोर्ट सहित परियोजना बोली दस्तावेज प्रदान करते हैं; विदेशी ग्राहकों के लिए, हम स्थानीय मानकों के अनुरूप अनुशंसाएँ प्रदान करते हैं।
कस्टम ऑर्डर के लिए, हम उत्पादन शुरू होने से पहले क्लाइंट साइन-ऑफ के लिए प्रोसेसिंग चित्र तैयार करते हैं; उत्पादन के दौरान, हम कच्चे माल के निरीक्षण, प्रोफ़ाइल प्रसंस्करण और तैयार उत्पाद की स्पॉट जांच की तस्वीरें या वीडियो प्रदान करते हैं ताकि ग्राहक प्रगति को ट्रैक कर सकें; शिपमेंट में संपूर्ण पैकिंग सूची और सामग्री प्रमाणीकरण शामिल है; हम विभिन्न पैकेजिंग विकल्प प्रदान करते हैं, जिसमें पारगमन के दौरान क्षति को रोकने के लिए वर्षा-रोधी स्ट्रेच रैपिंग भी शामिल है; घरेलू ऑर्डर के लिए, हम परियोजना स्थल पर सीधे ट्रक डिलीवरी की व्यवस्था करते हैं; निर्यात आदेशों के लिए, हम पूर्ण सीमा शुल्क दस्तावेज़ीकरण में सहायता करते हैं और विभिन्न व्यापार शर्तों (जैसे, एफओबी) का समर्थन करते हैं।
यदि पारगमन के दौरान क्षति (जैसे डेंट या विरूपण) होती है, तो हम सत्यापन फ़ोटो प्राप्त होने पर स्थिति का तुरंत आकलन करते हैं और प्रतिस्थापन भागों या पारस्परिक रूप से सहमत समाधान की व्यवस्था करते हैं; हम आरेख और मुख्य इंस्टॉलेशन युक्तियों सहित व्यापक इंस्टॉलेशन गाइड प्रदान करते हैं; हमारी तकनीकी टीम स्थापना के दौरान आने वाली किसी भी समस्या को हल करने के लिए दूरस्थ सहायता प्रदान करती है।

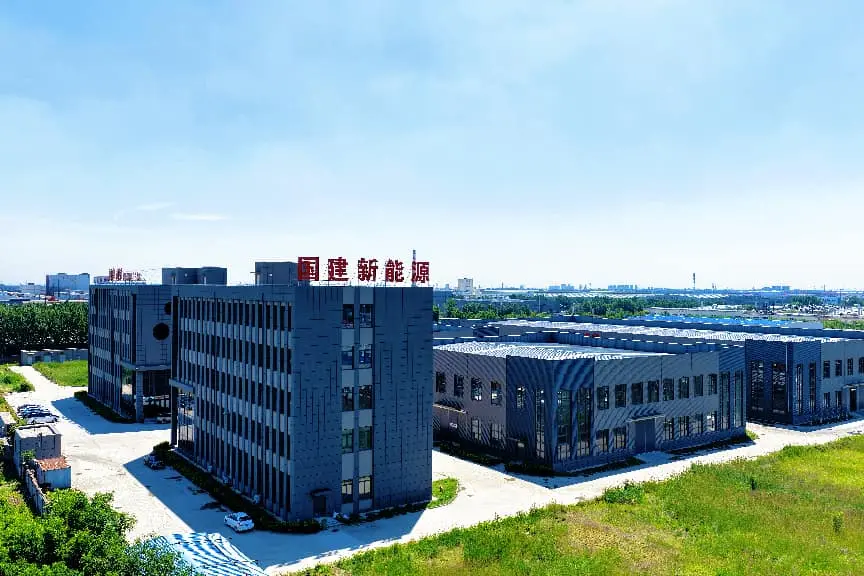

हमारा कारखाना तियानजिन के जिंगहाई में दकिउज़ुआंग औद्योगिक बेस में स्थित है, जो तियानजिन बंदरगाह के करीब है; यह घरेलू परियोजना स्थलों पर सीधे ट्रक डिलीवरी और निर्यात ऑर्डर के लिए सुविधाजनक सीमा शुल्क निकासी और शिपिंग की अनुमति देता है। हम एल्युमीनियम एक्सट्रूज़न संयंत्रों के साथ दीर्घकालिक, स्थिर साझेदारी बनाए रखते हैं, कच्चे माल की विश्वसनीय आपूर्ति सुनिश्चित करते हैं और गारंटी देते हैं कि सामग्री ग्रेड को कभी भी प्रतिस्थापित नहीं किया जाता है। हम पूरी प्रक्रिया के दौरान व्यापक गुणवत्ता नियंत्रण लागू करते हैं, कच्चे माल के सेवन से लेकर तैयार माल के प्रेषण तक कई निरीक्षण करते हैं। हम एक साथ स्टील रेल (एच-रेल, विशेष-प्रोफ़ाइल रेल, और रिबलेस रेल) का निर्माण करते हैं, जिससे ग्राहकों को वन-स्टॉप शॉप में स्टील माउंटिंग एक्सेसरीज़ और एल्यूमीनियम मिश्र धातु रेल प्राप्त करने की अनुमति मिलती है; इससे कई आपूर्तिकर्ताओं को प्रबंधित करने से जुड़ी संचार लागत कम हो जाती है, और हम सभी आकारों के ऑर्डर संभालते हैं।
ए: यदि क्रॉस-सेक्शनल स्लॉट मेल खाते हैं तो सहायक उपकरण विनिमेय हैं; हालाँकि, स्टील और एल्युमीनियम के बीच सीधा संपर्क इलेक्ट्रोकेमिकल क्षरण का कारण बनता है, इसलिए सामग्रियों को मिलाते समय इन्सुलेट गैसकेट स्थापित किया जाना चाहिए।
उत्तर: प्रोफाइल सुरक्षात्मक फिल्म से ढके हुए हैं। पूरे बैच को रेनप्रूफ स्ट्रेच फिल्म में लपेटा गया है और हार्ड पेपर एज प्रोटेक्टर्स से सुरक्षित किया गया है; पारगमन के दौरान खरोंच के जोखिम को कम करने के लिए लंबी प्रोफाइल को लकड़ी के फ्रेम से भी मजबूत किया जाता है।
उत्तर: नहीं, यह बदलता रहता है। जिंक-एल्यूमीनियम-मैग्नीशियम और हॉट-डिप गैल्वनाइज्ड स्टील रेल 25 साल की जंग रोधी वारंटी के साथ आती हैं, जबकि एनोडाइज्ड एल्यूमीनियम मिश्र धातु रेल 20 साल की जंग रोधी वारंटी के साथ आती हैं; कृपया ऑर्डर देने से पहले विशिष्ट वारंटी शर्तों की पुष्टि करें।
ए: एक्सट्रूज़न मोल्ड निर्माण के लिए न्यूनतम ऑर्डर मात्रा (एमओक्यू) के अधीन, गाइड रेल को विशिष्ट क्रॉस-सेक्शन के साथ अनुकूलित किया जा सकता है; हालाँकि, लंबाई समायोजन या पंचिंग जैसे सरल संशोधनों के लिए नए साँचे की आवश्यकता नहीं होती है और MOQ आवश्यकताएँ कम होती हैं।
ए: संगत क्लैंप के साथ जोड़े गए मानक स्लॉटेड प्रोफाइल फिसलेंगे नहीं; आपको घटक की मोटाई प्रदान करने की आवश्यकता है ताकि हम सही क्लैंप का मिलान कर सकें। विभिन्न ब्रांडों की एक्सेसरीज़ को मिलाने की अनुशंसा नहीं की जाती है।
उत्तर: उन्हें सूखे, हवादार क्षेत्र में रखें और बारिश या खड़े पानी के संपर्क में आने से बचाएं। प्रोफाइल को जमीन से ऊंचा उठाया जाना चाहिए - उन्हें सीधे गंदगी या मिट्टी पर न रखें - और सुरक्षात्मक फिल्म को समय से पहले नहीं हटाया जाना चाहिए।
