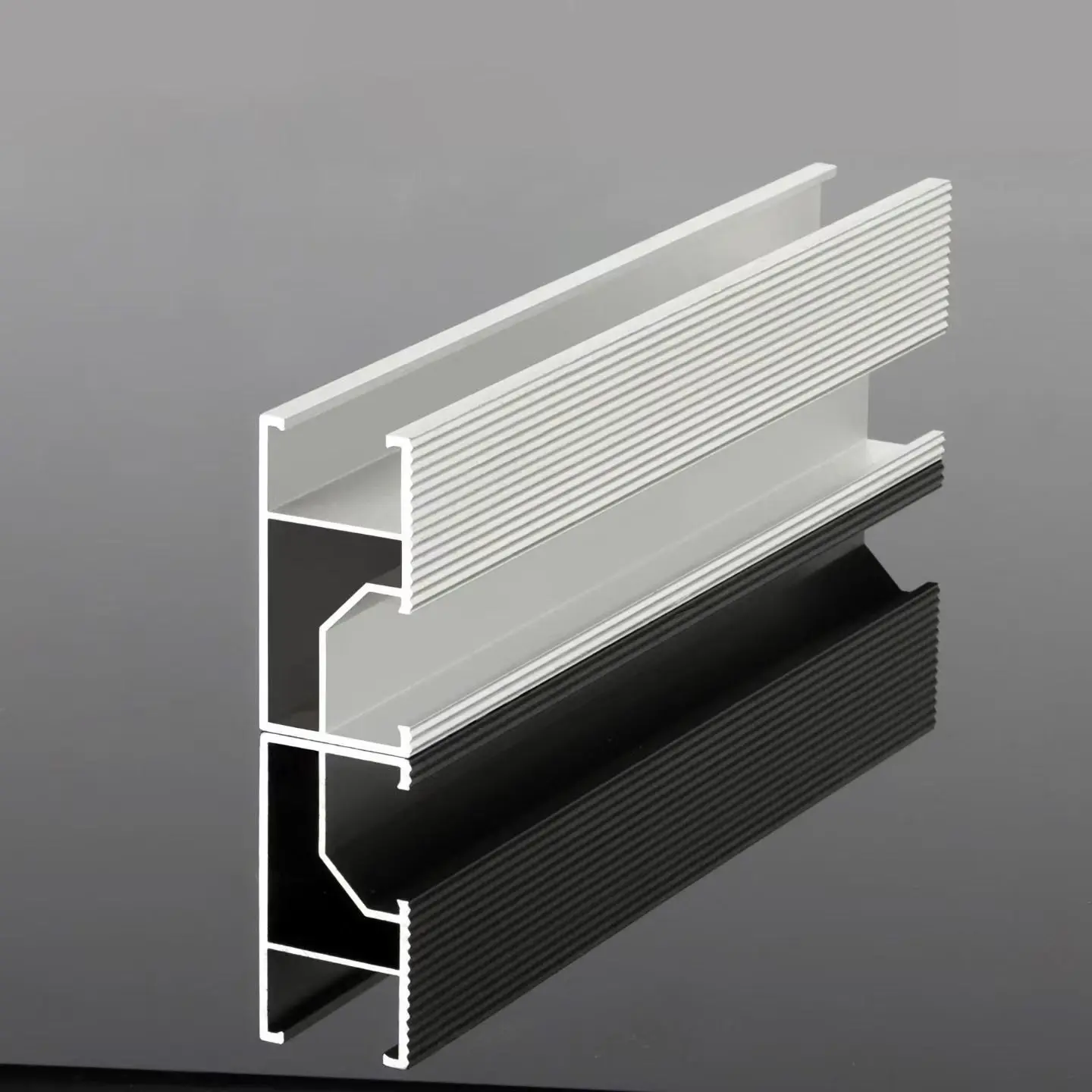

गैर-मानक गाइड रेल

हम कस्टम गैर-मानक गाइड रेल प्रोफाइल को मानक इन्वेंट्री सूची से चुनने के बजाय विशिष्ट छत ज्यामिति के आधार पर डिज़ाइन करते हैं। हम उच्च-शक्ति S350GD स्टील का उपयोग करके आवश्यक प्रोफाइल को रोल-फॉर्म करते हैं, जिसमें मानक टी-स्लॉट शामिल होते हैं जो ऑफ-द-शेल्फ मिड-क्लैंप, एंड-क्लैंप और स्लाइडिंग नट्स के साथ संगत रहते हैं; इन्हें या तो हॉट-डिप गैल्वनाइज्ड या Zn-Al-Mg कोटिंग्स के साथ आपूर्ति की जाती है। प्रोफ़ाइल डिज़ाइन, रोल बनाना, पंचिंग और कट-टू-लेंथ ऑपरेशन सभी चीन के तियानजिन में हमारे अपने कारखाने में किए जाते हैं।

लागू छत के प्रकार

अद्वितीय ज्यामिति के साथ ट्रेपेज़ॉइडल और स्टैंड-सीम धातु की छतें:

सामान्य परिदृश्यों में अपरंपरागत ट्रैपेज़ॉइडल या स्टैंडिंग-सीम प्रोफाइल और रिब ऊंचाई शामिल हैं जो मानक सीमाओं से अधिक हैं, जहां मानक सी/यू रेल के आधार छत की पसलियों में हस्तक्षेप करेंगे, जिससे उन्हें फ्लैट बैठने से रोका जा सकेगा।

घुमावदार, मेहराबदार या सीढ़ीदार छतें:

वक्रता या ऊंचाई में परिवर्तन वाली छतों पर, निश्चित प्रोफाइल वाले मानक रेल या तो अंतराल छोड़ देंगे या मॉड्यूल फ्रेम को मोड़ने के लिए मजबूर करेंगे। गैर-मानक गाइड रेल की कस्टम प्रोफाइल प्रत्येक माउंटिंग पॉइंट को सटीक आवश्यक ऊंचाई पर स्थित करने की अनुमति देती है।

स्थान-बाधित लेआउट:

ऐसी स्थितियाँ जिनमें कम माउंटिंग ऊँचाई, छत के उपकरण का सरणी में प्रवेश करना, या विशेष झुकाव कोणों पर सेट किए गए मॉड्यूल शामिल हैं। कस्टम रेल प्रोफाइल को उथला बनाया जा सकता है या बाधाओं को दूर करने के लिए आकार दिया जा सकता है, जिससे एक मानक प्रोफ़ाइल को समायोजित करने के लिए पूरे सरणी को फिर से डिज़ाइन करने की आवश्यकता समाप्त हो जाती है।

मौजूदा औद्योगिक सुविधाओं के लिए पीवी रेट्रोफिटिंग:

जहां मौजूदा पर्लिन स्थिर और अचल हैं, वहां मौजूदा पर्लिन रिक्ति से मेल खाने के लिए डिज़ाइन की गई गैर-मानक गाइड रेल की प्रोफाइल नई सरणी को बिना काटे या सुदृढीकरण के सीधे मूल संरचना पर स्थापित करने की अनुमति देती है।

मुख्य लाभ और अंतर्निहित कारण

छत के अनुरूप प्रोफाइल, श्रम समय की बचत:

प्रोफाइल विशेष रूप से छत के रिब आकार, शहतीर की स्थिति और मॉड्यूल कोणों के लिए डिज़ाइन किए गए हैं। डिलीवरी के बाद, रेल समझौता समाधान के बजाय स्थापित करने के लिए तैयार घटक होते हैं। इससे ऑन-साइट श्रम में महत्वपूर्ण बचत होती है - छत पर काटने, पीसने या चमकाने की आवश्यकता समाप्त हो जाती है और अप्रत्याशित कार्य रुकावटों में भारी कमी आती है।

स्टील की समान मात्रा के लिए उच्च संरचनात्मक दक्षता:

गैर-मानक गाइड रेल का क्रॉस-सेक्शन सामग्री को ठीक उसी स्थान पर रखने की अनुमति देता है जहां झुकने वाला क्षण कार्य करता है; समान वजन के लिए, यह मानक वर्गों की तुलना में जड़ता का एक उच्च क्षण प्रदान करता है। जब छत का भार एक बाधा है, तो वही तर्क विपरीत रूप से लागू होता है: पुरानी छतों पर मृत भार को नियंत्रित करने के लिए अनुभाग को हल्का बनाया जा सकता है।

क्लैम्पिंग सतह पर मानक टी-स्लॉट बरकरार रखे गए हैं:

बाहरी प्रोफ़ाइल के बावजूद, क्लैंपिंग सतह मानक टी-स्लॉट बरकरार रखती है। व्यावसायिक रूप से उपलब्ध मिड-क्लैंप, एंड-क्लैंप और स्लाइडिंग नट का उपयोग हमेशा की तरह किया जा सकता है, और सामग्री का बाकी बिल अपरिवर्तित रहता है। आपके मौजूदा इंस्टॉलेशन टूल और क्लैंप इन्वेंट्री उपयोग योग्य बने रहेंगे।

एकल-पास बनाने और स्थिर आपूर्ति:

अनुभाग का गठन एक ही पास में स्टील स्ट्रिप से निरंतर रोल-फॉर्मिंग के माध्यम से किया जाता है, जिससे बैचों में लगातार सीधापन और दोहराव सुनिश्चित होता है - दसवां कंटेनर अनुमोदित नमूने से मेल खाएगा।

सेवा जीवन के आधार पर कोटिंग विकल्प:

गैर-मानक गाइड रेल में हॉट-डिप गैल्वेनाइज्ड (Z275) और जिंक-एल्यूमीनियम-मैग्नीशियम (ZAM80-150) दोनों विकल्प उपलब्ध हैं। जिंक-एल्युमीनियम-मैग्नीशियम पारंपरिक गैल्वनाइजिंग की तुलना में कटे हुए किनारों पर स्व-उपचार क्षमता और बेहतर नमक स्प्रे प्रतिरोध प्रदान करता है; इसलिए, हम तटीय क्षेत्रों और उच्च आर्द्रता वाले औद्योगिक स्थलों के लिए इसकी अनुशंसा करते हैं। संक्षारण प्रतिरोध वारंटी हॉट-डिप गैल्वेनाइज्ड के लिए 15 वर्ष और जिंक-एल्यूमीनियम-मैग्नीशियम के लिए 25 वर्ष है।

उत्पाद विशिष्टताएँ

वस्तु	संदर्भ विशिष्टता	टिप्पणी
सामग्री	S350GD / S450GD शीत-निर्मित स्टील	उच्च शक्ति वाली स्टील पट्टी, रोल-निर्मित
कलई करना	हॉट-डिप गैल्वेनाइज्ड Z275, या Zn-Al-Mg ZAM80–150	प्रति प्रोजेक्ट चयनित
मोटाई	1.2/1.5/2.0/2.5 मिमी	सादे खंडों के लिए विशिष्ट 1.2-1.5 मिमी
अनुभाग की ऊंचाई	40/45/50/60/80 मिमी	डिज़ाइन करने के लिए कस्टम अनुभाग
निकला हुआ किनारा चौड़ाई	30/35/40 मिमी	मॉड्यूल क्लैंप से मिलान किया गया
छेद	टी-स्लॉट या खुला स्लॉट	मानक स्लाइड नट के लिए
लंबाई	3/4/6 मीटर, लंबाई में काटें	परिवहन और कटाई के लिए अनुकूलित
इकाई का वज़न	लगभग। 1.2-3.5 किग्रा/मी	अनुभाग और मोटाई पर निर्भर करता है
संगत मॉड्यूल	सामान्य सी-एसआई मॉड्यूल, 500-700 डब्ल्यू	भूदृश्य या चित्र
अधिकतम. समर्थन अवधि	1.0-1.5 मी	संरचनात्मक गणना के अधीन; सादे खंड निचले
MOQ	1 × 20GP कंटेनर; छोटे परीक्षण आदेश परक्राम्य	—
समय सीमा	जमा प्राप्त होने के बाद 7-15 कार्य दिवस	—
व्यापार के नियम	एफओबी/सीएफआर/सीआईएफ	—

स्थापना और उपयोग सावधानियाँ

लोड पथ परियोजना के लिए डिज़ाइन किए गए विशिष्ट क्रॉस-सेक्शन द्वारा निर्धारित किए जाते हैं; इसलिए, इन गैर-मानक गाइड रेल के लिए इंस्टॉलेशन प्रोटोकॉल मानक रेल की तुलना में सख्त हैं। हमें प्रत्येक इंस्टालेशन टीम से निम्नलिखित पाँच बिंदुओं का पालन करने की आवश्यकता है:

1. इंस्टॉलेशन दिशा के सापेक्ष स्लॉट के ओरिएंटेशन को उल्टा न करें - गलत ओरिएंटेशन लोड-बेयरिंग क्रॉस-सेक्शन को बदल देता है और लोड क्षमता को कम कर देता है।

2. डिज़ाइन टॉर्क के अनुसार सख्ती से बोल्ट कसें; कस्टम सेक्शन के पतली दीवार वाले क्षेत्रों पर अत्यधिक टॉर्क स्थानीय क्रशिंग का कारण बन सकता है।

3. रेल स्प्लिसिंग को इस विशिष्ट अनुभाग के लिए डिज़ाइन किए गए कस्टम कनेक्टर का उपयोग करना चाहिए; मानक रेल कनेक्टर इस ज्यामिति के साथ असंगत हैं।

4. विद्युत रासायनिक क्षरण को रोकने के लिए असमान धातुओं के बीच संपर्क के बिंदुओं पर इन्सुलेट गैसकेट स्थापित करें; सुनिश्चित करें कि फास्टनर कोटिंग (हॉट-डिप गैल्वनाइज्ड या जिंक-एल्यूमीनियम-मैग्नीशियम) के साथ संगत हैं।

5. रेल के मध्य विस्तार पर पतली दीवारों वाले खंडों पर कदम न रखें; पैदल यातायात से संकेंद्रित भार विकृति का कारण बन सकता है।

विनिर्माण और गुणवत्ता नियंत्रण

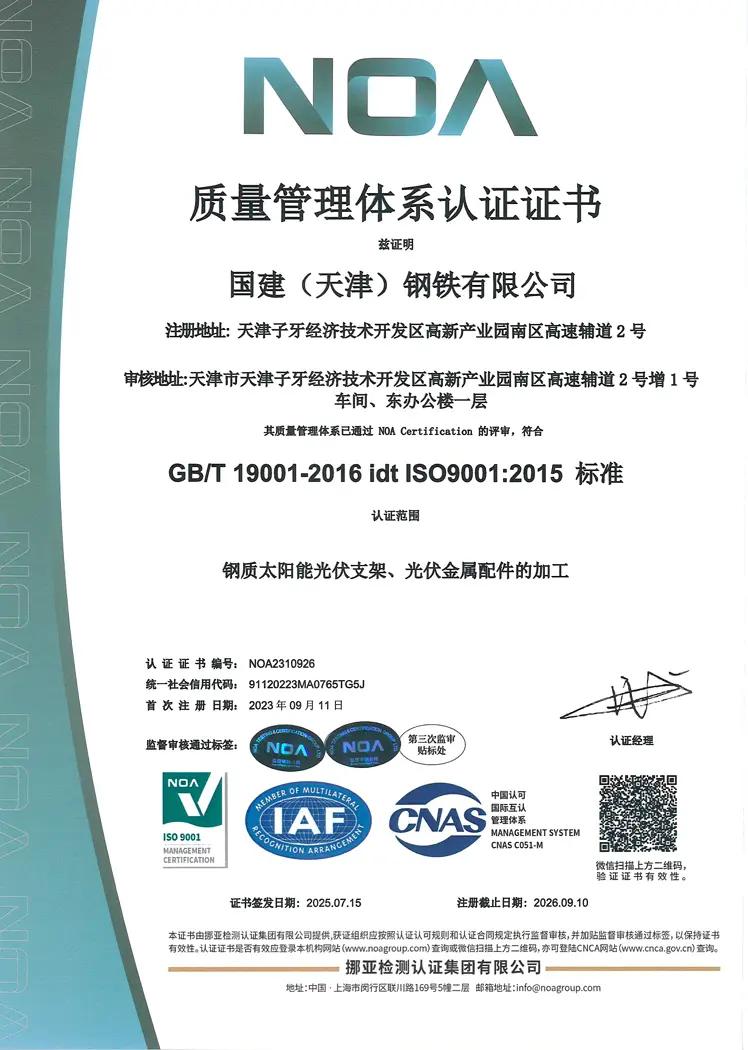

हमारी कंपनी तीन चरण की गुणवत्ता नियंत्रण प्रक्रिया लागू करती है: आने वाली स्टील स्ट्रिप और कोटिंग सामग्री का निरीक्षण (ग्रेड, मोटाई और कोटिंग वजन की जांच); रोल बनाने के दौरान क्रॉस-सेक्शनल आयामों और सीधेपन का इन-लाइन माप; और प्रत्येक बैच की पैकेजिंग से पहले क्रॉस-अनुभागीय परिशुद्धता, सीधापन और सतह की स्थिति का अंतिम निरीक्षण। हमारी गुणवत्ता और पर्यावरण प्रबंधन प्रणालियाँ आईएसओ 9001, आईएसओ 14001 और आईएसओ 45001 के तहत प्रमाणित हैं; प्रमाणन के दायरे में स्टील पीवी माउंटिंग संरचनाएं और धातु पीवी सहायक उपकरण शामिल हैं।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1: कस्टम-प्रोफ़ाइल रेल के लिए उद्धरण प्रदान करने के लिए आपको हमसे किस जानकारी की आवश्यकता है?

ए: हमें छत टाइल या शहतीर चित्र (या एक आयामी क्रॉस-सेक्शन स्केच), मॉड्यूल आयाम और लेआउट, और नियोजित समर्थन अवधि की आवश्यकता होती है। इसके आधार पर, हम उद्धरण प्रदान करने से पहले क्रॉस-सेक्शन, कोटिंग विनिर्देशों और इकाई वजन की पुष्टि करेंगे। बड़े पैमाने पर उत्पादन से पहले नमूने या प्रथम-लेख क्रॉस-सेक्शन तैयार किए जा सकते हैं।

Q2: क्या आप निर्माता या ट्रेडिंग कंपनी हैं?

उत्तर: हम एक निर्माता हैं। रोल बनाने, छिद्रण, कट-टू-लेंथ प्रसंस्करण, और कोटिंग प्रबंधन सभी तियानजिन, चीन में हमारी अपनी उत्पादन सुविधा में किए जाते हैं। हमारे कारखाने के रिकॉर्ड और प्रमाणपत्रों की समीक्षा करने के लिए आपका स्वागत है।

Q3: मुझे हॉट-डिप गैल्वेनाइज्ड और जिंक-एल्यूमीनियम-मैग्नीशियम कोटिंग्स के बीच कैसे चयन करना चाहिए?

उत्तर: अधिकांश अंतर्देशीय छत अनुप्रयोगों के लिए, हॉट-डिप गैल्वनाइज्ड (Z275) पर्याप्त है। तटीय, उच्च आर्द्रता, या औद्योगिक संक्षारक वातावरण के लिए, हम जिंक-एल्यूमीनियम-मैग्नीशियम की सलाह देते हैं, क्योंकि यह बेहतर कट-एज सुरक्षा और नमक स्प्रे प्रतिरोध प्रदान करता है। वारंटी की शर्तें तदनुसार भिन्न होती हैं: हॉट-डिप गैल्वनाइज्ड के लिए 15 वर्ष और जिंक-एल्यूमीनियम-मैग्नीशियम के लिए 25 वर्ष।

Q4: क्या कस्टम प्रोफ़ाइल के लिए पूर्ण कंटेनर ऑर्डर आवश्यक है?

ए: मानक न्यूनतम ऑर्डर मात्रा एक 20GP कंटेनर है। प्रारंभिक परीक्षण आदेशों या नए प्रोफाइल के नमूना बैचों के लिए, हम छोटी मात्रा स्वीकार कर सकते हैं; बस प्रोफ़ाइल ड्राइंग और कुल लंबाई प्रदान करें, और हम तदनुसार उद्धरण देंगे।

Q5: क्या यह रेल मानक क्लैंप और फास्टनरों के साथ संगत है?

ए: यह गैर-मानक गाइड रेल के प्रोफ़ाइल विनिर्देशों पर निर्भर करता है। मानक संशोधित प्रोफाइल बाजार में उपलब्ध मुख्यधारा क्लैंप और स्टेनलेस स्टील फास्टनरों के साथ संगत हैं; विशेष प्रोफाइल के लिए, हम ऑन-साइट इंस्टॉलेशन के दौरान अनुकूलता सुनिश्चित करने के लिए मिलान क्लैंप और कनेक्टर प्रदान करते हैं।
