स्वचालित असेंबली और सामग्री प्रबंधन उपकरण में, गाइड रेल यह निर्धारित करती है कि एक रैखिक स्लाइड तीन साल के बाद शांत और चिकनी रहती है या सिर्फ तीन महीने के बाद डगमगाने लगती है। अधिकांश पारंपरिक सिंगल-स्लॉट प्रोफाइल एक ही कामकाजी सतह पर भार को केंद्रित करते हैं; विलक्षण भार धीरे-धीरे गाड़ी को संरेखण से बाहर खींच सकता है, जिसके परिणामस्वरूप होने वाली त्रुटियाँ अंततः पूरी मशीन के प्रदर्शन को प्रभावित करती हैं। एच-रेल केवल सतही उपचार पर निर्भर रहने के बजाय अपनी क्रॉस-सेक्शनल ज्यामिति के माध्यम से इस मुद्दे को संबोधित करता है। दोहरी समानांतर वेब के साथ एक सममित एच-आकार की एल्यूमीनियम प्रोफ़ाइल की विशेषता, इसे पारस्परिक गति अनुप्रयोगों के लिए इंजीनियर किया गया है - जैसे कि रैखिक स्लाइड, उठाने वाले कॉलम, पुश-पुल तंत्र, टूलींग फ्रेम और हल्के कन्वेयर लाइनें।

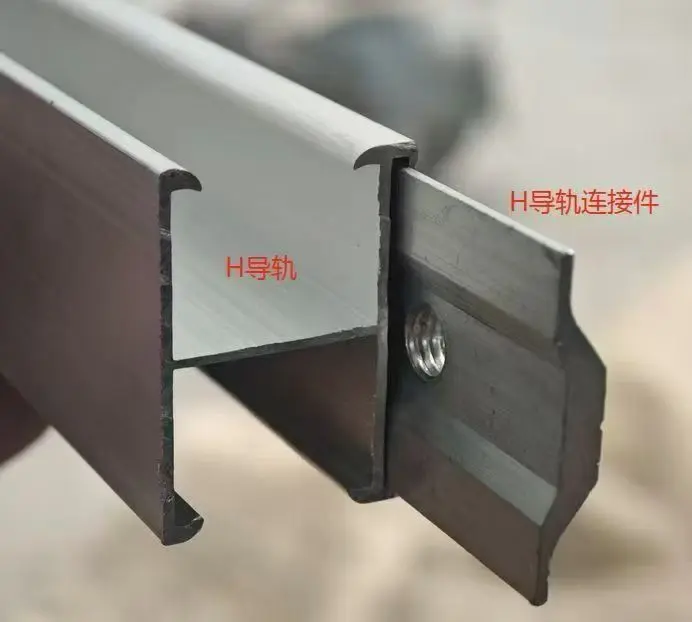

एच-रेल एक संरचनात्मक एल्यूमीनियम गाइड प्रोफ़ाइल है जिसमें "एच" अक्षर जैसा क्रॉस-सेक्शन होता है: एक केंद्रीय वेब से जुड़े दो क्षैतिज फ्लैंज, दोनों तरफ प्रयोग करने योग्य स्लॉटेड सतह प्रदान करते हैं। इस सममित ज्यामिति के लिए धन्यवाद, ऊर्ध्वाधर भार एक के बजाय दो सहायक भुजाओं में वितरित किया जाता है, जबकि खुला केंद्र कठोरता से समझौता किए बिना वजन कम करता है।
यह ज्यामिति एक तिगुना लाभ प्रदान करती है: समान वजन के सिंगल-स्लॉट रेल की तुलना में, यह मध्यम भार के तहत कम विक्षेपण प्रदर्शित करती है; जब उपकरण पार्श्व बलों या आपातकालीन रोक के अधीन होता है तो प्रोफ़ाइल स्वयं मरोड़ का प्रतिरोध करती है; और दो मशीनी सतहों के उपलब्ध होने से, एक गाड़ी दोनों तरफ चल सकती है - या दोनों तरफ एक साथ भी चल सकती है।
डुअल-वेब क्रॉस-सेक्शन दो सहायक भुजाओं पर दबाव वितरित करता है, जिससे काम करने वाली सतहों पर संकेंद्रित भार से डेंट या विरूपण का खतरा कम हो जाता है। हमारा विनिर्माण अनुभव विभिन्न बैचों में लगातार लोड-वहन प्रदर्शन दिखाता है - सैकड़ों समान कार्यस्थानों का निर्माण करते समय एक महत्वपूर्ण कारक।
जब उपकरण पार्श्व बल लगाता है या जब लंबी रेल स्थापित की जाती है तो एच-रेल का सममित क्रॉस-सेक्शन स्वाभाविक रूप से मुड़ने का विरोध करता है। यह सीधे तौर पर एक सामान्य वर्कशॉप समस्या का समाधान करता है: एच-रेल स्थापना के बाद थोड़ा मुड़ जाता है, जिससे गाड़ी अपने स्ट्रोक के बीच में ही बंध जाती है या जाम हो जाती है। प्रतिवर्ती डिज़ाइन: दोनों खांचे वाले किनारे सटीक-मशीनीकृत हैं, जिससे रेल को ऊपर की ओर, नीचे की ओर या लंबवत रूप से लगाया जा सकता है; यह एक संरचनात्मक बीम या फ़्रेम कनेक्टर के रूप में भी काम कर सकता है। एक एकल प्रोफ़ाइल कई डिज़ाइन कॉन्फ़िगरेशन को कवर करती है, जिससे कस्टम ब्रैकेट की आवश्यकता कम हो जाती है।
प्रत्येक रेल को बाहर निकालने के बाद सीधा किया जाता है और शिपमेंट से पहले व्यक्तिगत रूप से निरीक्षण किया जाता है, जिससे बिना झुके सीधापन सुनिश्चित होता है - यहां तक कि लंबी लंबाई में भी। गाड़ी की गति पूरे स्ट्रोक के दौरान एक समान रहती है, दोनों छोर पर जकड़न या ढीलेपन से बचती है।
हार्ड-एनोडाइज्ड परत सतह की कठोरता और पहनने के प्रतिरोध को बढ़ाती है, उच्च आवृत्ति स्लाइडिंग के दौरान भी सतह के क्षरण को रोकती है। यह वर्कशॉप की धूल और नमी का प्रतिरोध करता है, जबकि मैट फिनिश गंदगी जमा होने से रोकता है - जो इसे साफ-सुथरे कमरों और सटीक असेंबली क्षेत्रों के लिए आदर्श बनाता है।
| वस्तु | विनिर्देश |
| सामग्री | एल्यूमीनियम मिश्र धातु, गर्म-बाहर निकाला हुआ |
| अनुभाग प्रकार | सममित एच-प्रोफ़ाइल, डबल वेब, खोखला कोर |
| सतह का उपचार | हार्ड एनोडाइजिंग, मैट फ़िनिश |
| लंबाई | ग्राहक के ड्राइंग के अनुसार लंबाई में कटौती करें |
| सीधा | शिपमेंट से पहले सीधा और निरीक्षण किया गया |
| मशीनिंग विकल्प | कट-टू-लेंथ, एंड चैम्फरिंग, ड्रिलिंग, टैपिंग, सटीक मशीनिंग |
| MOQ | 1 × 20GP कंटेनर; छोटे परीक्षण आदेश परक्राम्य |
| समय सीमा | जमा प्राप्त होने के बाद 7-15 कार्य दिवस |
| व्यापार के नियम | एफओबी/सीएफआर/सीआईएफ |
यदि लोड सीधे एच-रेल के ऊपर स्थित है और बल लगातार लंबवत है, तो एक मानक डबल-वेब प्रोफ़ाइल आमतौर पर पर्याप्त होती है। हालाँकि, यदि लोड ऑफ-सेंटर है या उपकरण बार-बार आपातकालीन रुकावटों से गुजरता है, तो हम अनुशंसा करते हैं कि आप पहले हमारे साथ अपने आवेदन की शर्तों पर चर्चा करें; इन परिदृश्यों में प्रोफ़ाइल डिज़ाइन के ज्यामितीय लाभ सबसे महत्वपूर्ण हैं।
लंबे स्ट्रोक किसी भी रेल वक्रता को बढ़ाते हैं; इसलिए, कुछ मीटर से अधिक के स्ट्रोक के लिए, हम साइट पर प्रोफ़ाइल को काटने के बजाय पूर्व-सीधी और निरीक्षण की गई कट-टू-लेंथ रेल का ऑर्डर देने की सलाह देते हैं। अंतर सुचारू, निरंतर गति बनाम संभावित बाइंडिंग मध्य-स्ट्रोक में निहित है।
हार्ड-एनोडाइज्ड सतहें धूल भरी कार्यशालाओं और आर्द्र सुविधाओं के लिए उपयुक्त हैं। यदि एच-रेल को धोने की प्रक्रियाओं या तरल पदार्थों को काटने के संपर्क में लाया जाएगा, तो कृपया हमें विशिष्ट मीडिया के बारे में सूचित करें ताकि हम ऑर्डर देने से पहले सतह की अनुकूलता को सत्यापित कर सकें।

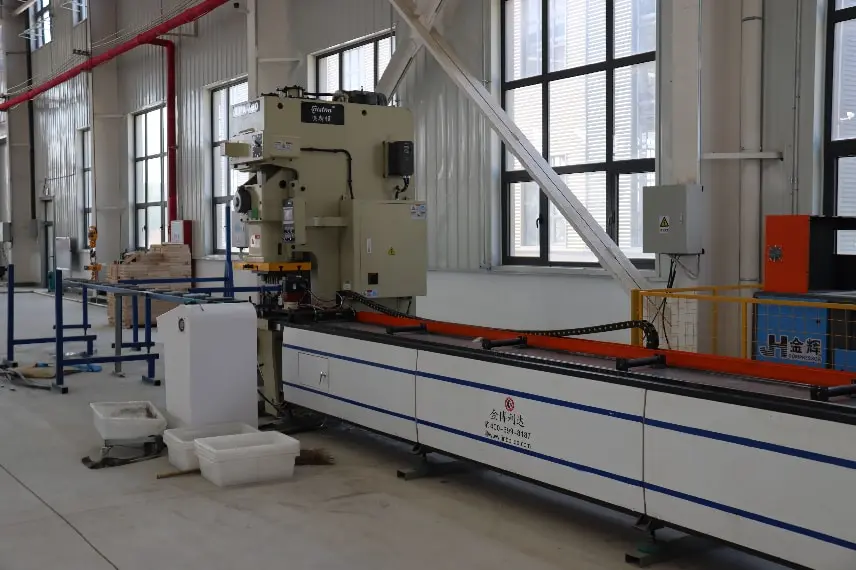

एच-रेल का निर्माण हमारी अपनी सुविधा में किया जाता है; एक्सट्रूज़न, मशीनिंग और एनोडाइज़िंग सभी घर में ही किए जाते हैं। हमारी उत्पादन सुविधा आठ सी-चैनल बनाने वाली लाइनें, दो "जी"-प्रोफाइल (हैट-प्रोफाइल) स्टील बनाने वाली लाइनें, दो उच्च-शक्ति फाइबर लेजर काटने वाली मशीनें और चार सीएनसी पंचिंग लाइनें संचालित करती है। हमारे मालिकाना उपकरण में "एल्यूमीनियम प्रोफाइल पंचिंग मशीन" (ZL 2023 2 2784865.9) पेटेंट वाला एक उपयोगिता मॉडल शामिल है। संयंत्र की वार्षिक प्रोफ़ाइल उत्पादन क्षमता लगभग 200,000 टन है।
हम 30 से अधिक देशों को निर्यात करते हैं और परियोजना ठेकेदारों और उपकरण निर्माताओं दोनों के लिए दीर्घकालिक आपूर्ति कार्यक्रमों का समर्थन करते हैं; निर्यात दस्तावेज़ीकरण और तृतीय-पक्ष निरीक्षण व्यवस्था पर मामले-दर-मामले आधार पर बातचीत की जा सकती है।
उत्तर: हम एक निर्माता हैं। हमारे एच-रेल का एक्सट्रूज़न, स्ट्रेटनिंग, मशीनिंग और हार्ड-एनोडाइजिंग सभी तियानजिन, चीन में हमारे अपने उत्पादन बेस पर पूरा किया जाता है। हमारे फ़ैक्टरी रिकॉर्ड और प्रमाणपत्रों की समीक्षा करने के लिए आपका स्वागत है।
ए: मानक MOQ एक 20GP कंटेनर है। हम प्रारंभिक परीक्षण आदेशों या नमूना बैचों के लिए छोटी मात्रा स्वीकार कर सकते हैं - कृपया हमें आवश्यक क्रॉस-सेक्शन विनिर्देश और कुल लंबाई बताएं, और हम तदनुसार एक उद्धरण प्रदान करेंगे।
उत्तर: हाँ. निश्चित लंबाई की कटिंग, एंड चैम्फरिंग, ड्रिलिंग, टैपिंग और अन्य फिनिशिंग प्रक्रियाएं सभी घर में ही की जाती हैं। रेल डिलीवरी पर स्थापना के लिए तैयार हैं, आपकी सुविधा पर किसी और प्रक्रिया की आवश्यकता नहीं है।
उत्तर: हमारी एच-रेल कठोर हवा और बर्फ भार सिमुलेशन परीक्षण से गुजरी है। हम स्थानीय जलवायु मापदंडों के आधार पर लोड गणना कर सकते हैं और ईएन 1991 और एएससीई 7 जैसे अंतरराष्ट्रीय मानकों को पूरा करने के लिए उपयुक्त एच-रेल मॉडल की सिफारिश कर सकते हैं।
उत्तर: प्रत्येक बैच पैकेजिंग से पहले सीधेपन, संरचनात्मक अखंडता और सतह की गुणवत्ता के लिए निरीक्षण से गुजरता है; प्रारंभिक नमूने से अंतिम कंटेनर तक समान स्वीकृति मानक लागू होते हैं।
मानक एच-रेल प्रोफ़ाइल बाज़ार में उपलब्ध अधिकांश मिड-क्लैंप, एंड-क्लैंप और स्टेनलेस स्टील फास्टनरों के साथ संगत है। यदि आपके पास मिलान क्लैंप के लिए विशिष्ट आवश्यकताएं हैं, तो हम नए सांचे बनाकर कस्टम प्रोफाइल भी बना सकते हैं।
