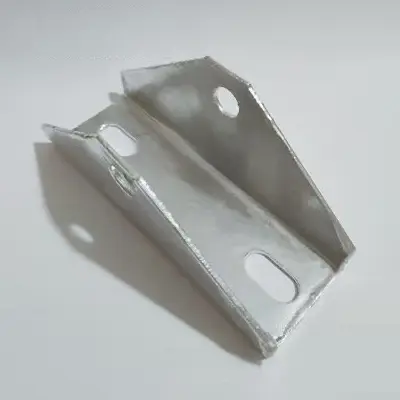

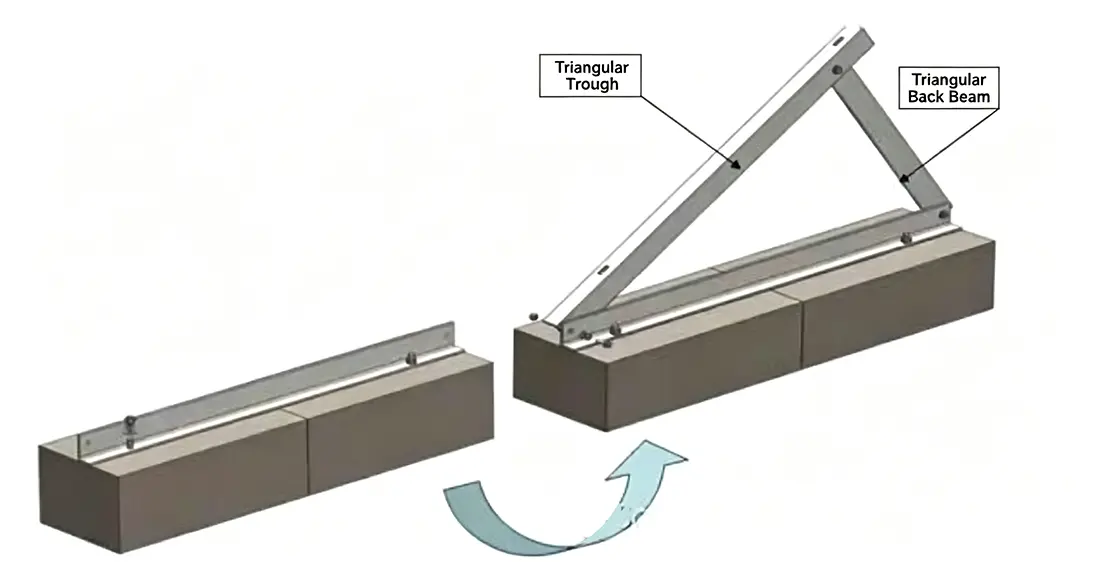

त्रिकोणीय समर्थन या त्रिकोणीय सुदृढीकरण के रूप में भी जाना जाता है, गुओजियन फैक्ट्री द्वारा चीन त्रिकोण ब्रैकेट कनेक्टर फोटोवोल्टिक (पीवी) माउंटिंग सिस्टम के लिए आवश्यक संरचनात्मक हार्डवेयर घटक हैं। त्रिकोण की यांत्रिक स्थिरता का लाभ उठाकर, वे मुख्य ऊर्ध्वाधर पदों, विकर्ण ब्रेसिज़ और क्षैतिज पर्लिन को जोड़कर एक त्रिकोणीय समर्थन ढांचा बनाते हैं, जो हवा के भार, बर्फ के भार और पीवी मॉड्यूल के वजन के कारण होने वाले तनाव को प्रभावी ढंग से वितरित करते हैं। एकल-बिंदु कनेक्शन पर निर्भर मानक माउंटिंग सिस्टम समय के साथ बाहर तेज हवाओं के संपर्क में आने पर समग्र रूप से हिलने, वेल्ड टूटने और शहतीर के ढीले होने का खतरा होता है; त्रिकोणीय कनेक्टर स्थापित करने से संपूर्ण माउंटिंग संरचना की कठोरता काफी बढ़ जाती है, जिससे वे बड़े पैमाने पर जमीन पर लगे पीवी संयंत्रों, जटिल पहाड़ी इलाकों पर स्थापना और उच्च हवा के भार के अधीन तटीय क्षेत्रों में परियोजनाओं के लिए अपरिहार्य घटक बन जाते हैं।
✅ वन-स्टॉप फैक्ट्री सप्लाई: त्रिकोणीय कनेक्टर, सी/जेड/यू-आकार के स्टील प्रोफाइल, पीवी क्लैंप, और शहतीर कनेक्टर सभी एकसमान एंटी-जंग उपचार के साथ घर में निर्मित होते हैं। संपूर्ण माउंटिंग सिस्टम एकीकृत 25-वर्ष की वारंटी के साथ आता है, जो बहु-विक्रेता सोर्सिंग की आवश्यकता को समाप्त करता है और असंगत विनिर्देशों या असंगत संक्षारण-विरोधी जीवनकाल जैसे मुद्दों से बचाता है।
✅ सभी वातावरणों के लिए दोहरी एंटी-जंग तकनीक: हॉट-डिप गैल्वेनाइज्ड कोटिंग मोटाई ≥65μm; जिंक-एल्यूमीनियम-मैग्नीशियम कोटिंग में कटे हुए किनारों पर स्व-उपचार गुण होते हैं और यह 1,000 घंटे के तटस्थ नमक स्प्रे परीक्षणों को पास करता है, जो तटीय खारा-क्षार क्षेत्रों, मत्स्य पालन-सौर संकर परियोजनाओं और उच्च आर्द्रता वाले पहाड़ी क्षेत्रों में दीर्घकालिक स्थायित्व सुनिश्चित करता है।
✅ गाढ़ा, उच्च शक्ति त्रिकोणीय संरचना: मुख्य घटकों को 2.0-3.0 मिमी Q355B स्टील के एक टुकड़े से मुद्रित किया जाता है। स्थिर त्रिकोणीय यांत्रिक डिज़ाइन 60m/s हवाओं और 1000N/m² के बर्फ भार का सामना करता है, जो समय के साथ झुकने या विरूपण के बिना उच्च भार वहन क्षमता प्रदान करता है।
✅ विश्वसनीय बड़े पैमाने पर उत्पादन क्षमता: 6,600m² मानकीकृत कार्यशाला 20 पूरी तरह से स्वचालित सीएनसी पंचिंग मशीनों से सुसज्जित; 42,000 टन पीवी प्रोफाइल का वार्षिक उत्पादन। मानक विशिष्टताओं को स्टॉक में रखा जाता है; 10,000+ इकाइयों के थोक ऑर्डर 10-15 दिनों के भीतर वितरित किए जाते हैं, तत्काल ऑर्डर के लिए प्राथमिकता शेड्यूलिंग उपलब्ध होती है।
✅ प्रमाणित गुणवत्ता और अनुपालन: ISO9001 (गुणवत्ता), ISO14001 (पर्यावरण), और ISO45001 (व्यावसायिक स्वास्थ्य) प्रमाणन रखता है। प्रत्येक बैच में एक मूल फ़ैक्टरी गुणवत्ता निरीक्षण रिपोर्ट शामिल होती है, जो बड़े पैमाने पर पीवी पावर प्लांट निविदाओं के लिए योग्यता आवश्यकताओं को पूरा करती है।
|
पैरामीटर |
मानत विशिष्टताएँ |
अनुकूलन योग्य विकल्प
|
|
प्रोडक्ट का नाम |
त्रिकोणीय कनेक्टर |
कस्टम आयाम; कॉर्पोरेट लोगो उत्कीर्णन
|
|
मुख्य सामग्री |
Q355B उच्च शक्ति वाली स्टील प्लेट |
Q235 कार्बन स्टील (वैकल्पिक) |
|
प्लेट की मोटाई |
2.0 मिमी / 2.5 मिमी / 3.0 मिमी / 4.0 मिमी |
गाढ़ा, हवा प्रतिरोधी प्रबलित संस्करण |
|
सतह का उपचार |
हॉट-डिप गैल्वनाइजिंग; जिंक-एल्यूमीनियम-मैग्नीशियम कोटिंग |
काला पाउडर कोटिंग (संक्षारण रोधी) |
|
छेद विशिष्टताएँ |
कई कोणों पर समान दूरी पर बने छेद |
समायोज्य छेद रिक्ति; छिद्रों की परिवर्तनीय संख्या |
|
भार क्षमता |
हवा का दबाव प्रतिरोध ≤ 60m/s; बर्फ भार ≤ 1000N/m² |
उच्च ऊंचाई और तेज़ हवा वाले तटीय क्षेत्रों के लिए अनुकूलित गाढ़ा संस्करण |
उत्तर: हम पूर्ण अनुकूलन का समर्थन करते हैं। हम आपके मौजूदा सी/जेड-सेक्शन स्टील माउंट के आधार पर प्लेट की मोटाई, छेद के बीच की दूरी और एपर्चर कोण को समायोजित कर सकते हैं; बस बढ़ते चित्र प्रदान करें, और हम मोल्ड निर्माण और उत्पादन के साथ आगे बढ़ सकते हैं।
ए: मानक-विनिर्देश नमूनों की छोटी मात्रा निःशुल्क प्रदान की जाती है; केवल शिपिंग लागत लागू होती है। यदि कोई थोक प्रोजेक्ट ऑर्डर बाद में दिया जाता है, तो नमूना शिपिंग लागत को ऑर्डर के कुल से पूरी तरह से काटा जा सकता है।
उत्तर: हम जिंक-एल्यूमीनियम-मैग्नीशियम सतह फिनिश की अनुशंसा करते हैं; कटे हुए किनारों में स्व-उपचार विरोधी जंग गुण होते हैं, जो उन्हें अत्यधिक संक्षारक तटीय क्षेत्रों, मछली तालाबों और खारा-क्षार मिट्टी के वातावरण के लिए उपयुक्त बनाते हैं। सहायक उपकरण 10 साल की वारंटी के साथ आते हैं, और संपूर्ण पीवी सिस्टम 25 साल की सेवा जीवन की गारंटी के साथ आता है।
1. नि:शुल्क तकनीकी ड्राइंग सहायता: समग्र पीवी माउंटिंग लेआउट और त्रिकोणीय समर्थन के लिए संरचनात्मक भार गणना के लिए ड्राइंग का प्रावधान।
2. तृतीय-पक्ष परीक्षण सेवाएँ: यांत्रिक और संक्षारण रोधी नमक स्प्रे परीक्षण के लिए नमूने आपकी प्रयोगशाला में भेजे जा सकते हैं।
3. पूर्ण निविदा योग्यता दस्तावेज: "थ्री-सिस्टम" प्रमाणपत्र, एएए-रेटेड क्रेडिट एंटरप्राइज प्रमाणपत्र, और शिपमेंट के साथ फैक्ट्री गुणवत्ता निरीक्षण रिपोर्ट शामिल है।
4. बिक्री के बाद आजीवन समर्थन: परियोजना चालू होने के बाद नियमित अनुवर्ती कार्रवाई; गैर-मानव-प्रेरित गुणवत्ता संबंधी समस्याओं की स्थिति में सहायक उपकरण का निःशुल्क प्रतिस्थापन या वापसी।
