शहतीर कनेक्टर

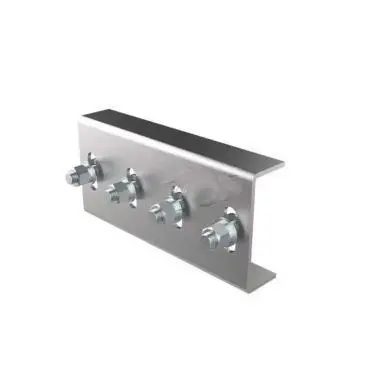

फोटोवोल्टिक (पीवी) पुर्लिन कनेक्टर - जिसे पुर्लिन स्प्लिसेस के रूप में भी जाना जाता है - पीवी माउंटिंग सिस्टम में आवश्यक संरचनात्मक हार्डवेयर घटक हैं। जब एकल सी-, जेड-, यू-, या "जी" आकार के स्टील शहतीर की लंबाई पीवी सरणी को फैलाने के लिए अपर्याप्त होती है, तो इन कनेक्टरों का उपयोग दो शहतीर खंडों को अंत-से-अंत तक सुरक्षित रूप से जोड़ने के लिए किया जाता है। वे सुनिश्चित करते हैं कि इकट्ठे किए गए शहतीर सीधे और संरेखित रहें, प्रभावी ढंग से हवा के भार, बर्फ के भार और पीवी मॉड्यूल के वजन को मुख्य समर्थन स्तंभों पर समान रूप से वितरित करते हैं।

ये घटक जमीन पर लगे पीवी संयंत्रों, छत पर पीवी प्रणालियों, स्मार्ट ग्रीनहाउस पीवी प्रतिष्ठानों और "मत्स्य-सौर हाइब्रिड" बिजली स्टेशनों के लिए अपरिहार्य हैं। लंबे समय तक बाहरी उपयोग के दौरान निचले कनेक्टर्स के ढीले होने, झुकने और जंग लगने का खतरा होता है, जो सीधे तौर पर 25 साल के जीवनकाल में माउंटिंग सिस्टम की सुरक्षा और अखंडता से समझौता करता है; इस प्रकार, वे बिजली संयंत्र की संरचनात्मक स्थिरता के लिए महत्वपूर्ण हैं।

मुख्य उत्पाद लाभ और विक्रय बिंदु

✅ वन-स्टॉप ओईएम-ग्रेड घटक आपूर्ति: पर्लिन कनेक्टर, सी/जेड/यू/हैट-आकार वाले स्टील प्रोफाइल और जिंक-एल्यूमीनियम-मैग्नीशियम (जेडएन-अल-एमजी) कॉइल्स का इन-हाउस उत्पादन; एकीकृत जंग रोधी मानक (हॉट-डिप गैल्वनाइजिंग या Zn-Al-Mg) और संपूर्ण माउंटिंग सिस्टम के लिए 25 साल की व्यापक वारंटी; बहु-विक्रेता सोर्सिंग की आवश्यकता समाप्त हो जाती है और सामग्री की गुणवत्ता या संक्षारण-रोधी उपचारों के संबंध में संगतता समस्याओं से बचा जाता है।

✅ दोहरी एंटी-जंग प्रक्रियाओं के साथ टिकाऊ, संक्षारण प्रतिरोधी विकल्प: हॉट-डिप गैल्वनाइज्ड कोटिंग मोटाई ≥65μm; Zn-Al-Mg कोटिंग में कटे हुए किनारों पर स्व-उपचार क्षमताएं हैं और यह 1,000 घंटे के तटस्थ नमक स्प्रे परीक्षणों को पास करता है; तटीय लवणीय-क्षार क्षेत्रों, मत्स्य-सौर संकर परियोजनाओं और उच्च आर्द्रता वाले पर्वतीय क्षेत्रों में दीर्घकालिक उपयोग के लिए उपयुक्त।

✅ आधिकारिक प्रमाणन: ISO9001 (गुणवत्ता), ISO14001 (पर्यावरण), और ISO45001 (व्यावसायिक स्वास्थ्य) प्रमाणन रखता है; प्रत्येक उत्पाद बैच एक गुणवत्ता निरीक्षण रिपोर्ट के साथ आता है, जो बड़े पैमाने पर पीवी पावर प्लांट निविदाओं के लिए योग्यता आवश्यकताओं को पूरा करता है।

अनुप्रयोग परिदृश्य और वास्तविक-विश्व परियोजना मामले

लागू परिदृश्य

1. वितरित पीवी: रंगीन स्टील छत कारखाने, फ्लैट कंक्रीट छतें, और छोटे पैमाने पर आवासीय छत पीवी स्टेशन।

2. बड़े पैमाने पर ग्राउंड-माउंटेड पीवी बेस: मैदानों, पहाड़ों और गोबी रेगिस्तान में केंद्रीकृत पीवी स्टेशन।

3. पारिस्थितिक हाइब्रिड पीवी: कृषि-पीवी, मत्स्य-पीवी, चारागाह-पीवी, और नमक-पीवी हाइब्रिड परियोजनाएं।

4. सहायक इस्पात संरचनाएं: पीवी कारपोर्ट, स्मार्ट पीवी ग्रीनहाउस, और इस्पात-संरचना कारखानों के लिए शहतीर सुदृढीकरण।

वास्तविक दुनिया परियोजना मामले

• जिंशा नदी 700MW स्वच्छ ऊर्जा ग्राउंड-माउंटेड पीवी बेस के लिए पूर्ण शहतीर और कनेक्टर सेट की आपूर्ति।

• Xinxiang Datang 300MW ग्राउंड-माउंटेड PV परियोजना के लिए कनेक्टिंग घटकों की आपूर्ति।

• Anyi Ningcao 200MW एग्री-पीवी पावर स्टेशन के लिए दीर्घकालिक आपूर्तिकर्ता।

• दक्षिण पूर्व एशिया, अफ्रीका और यूरोप के 20 से अधिक देशों में पीवी परियोजनाओं को थोक निर्यात।

उत्पादन प्रक्रिया एवं गुणवत्ता नियंत्रण प्रणाली

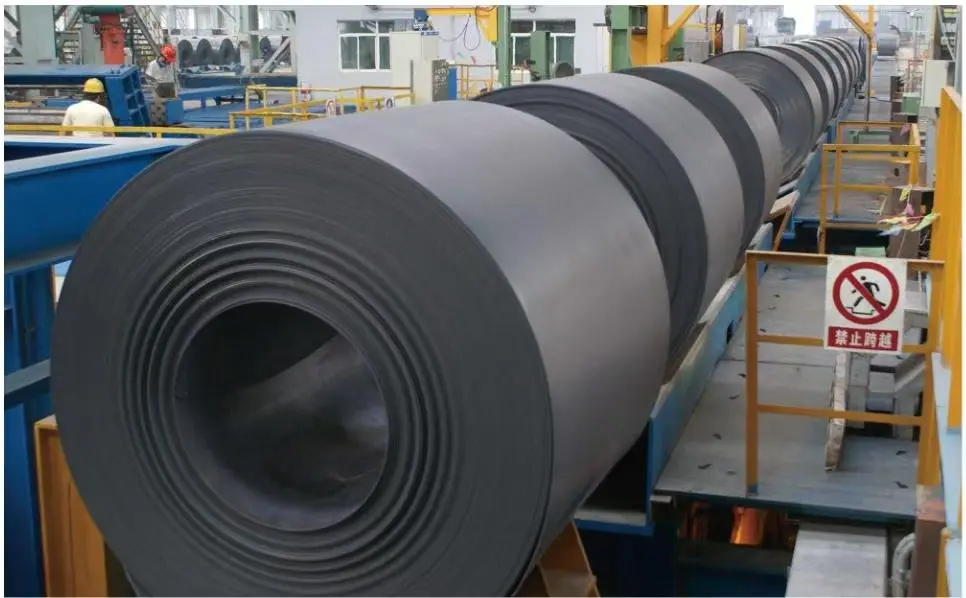

1. कच्चे माल का आने वाला निरीक्षण: Zn-Al-Mg कॉइल्स, स्टील प्लेट की मोटाई और तन्य शक्ति का यादृच्छिक नमूना; गैर-अनुरूप सामग्री को उत्पादन से खारिज कर दिया जाता है।

2. सीएनसी परिशुद्धता मुद्रांकन: 20 पूरी तरह से स्वचालित पंचिंग लाइनें; छिद्रण सहनशीलता ±1 मिमी के भीतर नियंत्रित; समान और सुसंगत छेद रिक्ति।

3. जंग रोधी सतह उपचार: हॉट-डिप गैल्वनाइजिंग या जिंक-एल्यूमीनियम-मैग्नीशियम कोटिंग प्रक्रियाएं पैनल के दोनों किनारों, किनारों और कोनों पर पूर्ण कवरेज सुनिश्चित करती हैं।

4. यांत्रिक भार परीक्षण: कनेक्शन की भार-वहन क्षमता और झुकने/विरूपण के प्रतिरोध का परीक्षण करने के लिए उच्च-हवा और भारी-बर्फ स्थितियों का सिमुलेशन।

5. नमक स्प्रे एजिंग परीक्षण: बाहरी स्थायित्व को सत्यापित करने के लिए जंग रोधी नमक स्प्रे परीक्षण के लिए प्रत्येक बैच से यादृच्छिक नमूनाकरण।

6. तैयार उत्पाद की छँटाई और पैकेजिंग: विशिष्टता के अनुसार क्रमबद्ध और पैक किया गया; स्थापना बोल्ट शामिल हैं; नमी-रोधी निर्यात-ग्रेड डिब्बों में पैक किया गया।

गुओजियन स्टील क्यों चुनें?

1. प्रत्यक्ष फैक्टरी स्रोत (कोई बिचौलिया नहीं): 30 मिलियन आरएमबी की पंजीकृत पूंजी; 100 से अधिक लोगों की पेशेवर तकनीकी टीम; घर में शीत-निर्माण और संक्षारण-रोधी उत्पादन लाइनें; सीधी फ़ैक्टरी आपूर्ति बिचौलियों के मार्कअप को समाप्त करती है और खरीद लागत को कम करती है।

2. सभी पीवी माउंटिंग घटकों के लिए वन-स्टॉप आपूर्ति: पर्लिन कनेक्टर, सी/जेड/यू/सिग्मा-आकार वाले स्टील, पीवी क्लैंप, एच-बीम और वर्गाकार/आयताकार ट्यूबों का इन-हाउस उत्पादन; संपूर्ण परियोजनाओं के लिए एकीकृत शिपमेंट कई आपूर्तिकर्ताओं से जुड़ी समन्वय लागत को कम करता है।

3. इन-हाउस पीवी सिस्टम आर एंड डी टीम: पीवी माउंटिंग सिस्टम के लिए स्वतंत्र बौद्धिक संपदा अधिकार रखती है; पीवी एरे लेआउट और शहतीर लोड-बेयरिंग संरचनाओं के लिए मुफ्त डिज़ाइन समाधान प्रदान करता है।

4. व्यापक निर्यात योग्यताएँ: "तीन सिस्टम" प्रमाणपत्रों का पूरा सेट; टियांजिन बंदरगाह के माध्यम से स्थिर रसद; विभिन्न देशों के लिए सीमा शुल्क निकासी दस्तावेज़ीकरण में विशेषज्ञता; विदेशी परियोजनाओं की आपूर्ति करने का व्यापक अनुभव।

खरीद संबंधी अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या शहतीर कनेक्टर को हमारे विशिष्ट शहतीर आयामों में फिट करने के लिए कस्टम बनाया जा सकता है?

उत्तर: अनुकूलन समर्थित है; हम आपके मौजूदा सी/जेड/यू-आकार के स्टील आयामों के आधार पर प्लेट की मोटाई, छेद के बीच की दूरी और छेदों की संख्या को समायोजित कर सकते हैं; चित्र उपलब्ध होते ही उत्पादन शुरू हो जाता है।

प्रश्न: मैं नमूनों का अनुरोध कैसे करूं, और क्या नमूना शुल्क थोक ऑर्डर भुगतान से काटा जा सकता है?

उत्तर: छोटी मात्रा में नमूने निःशुल्क प्रदान किए जाते हैं (शिपिंग लागत लागू होती है); नमूना शुल्क बाद के थोक ऑर्डर के भुगतान से पूरी तरह काटा जा सकता है।

प्रश्न: उत्पाद के संक्षारण-रोधी प्रदर्शन के लिए वारंटी अवधि क्या है? क्या यह तटीय "मत्स्य-सौर" परियोजनाओं के लिए उपयुक्त है?

ए: जिंक-एल्यूमीनियम-मैग्नीशियम मॉडल अत्यधिक संक्षारक तटीय क्षेत्रों और मछली तालाब वातावरण के लिए उपयुक्त है। संपूर्ण पीवी सिस्टम एकीकृत 25-वर्षीय सेवा गारंटी के साथ आता है, जबकि एक्सेसरीज़ पर 10-वर्ष की अलग वारंटी होती है; उत्पाद नमक स्प्रे परीक्षण मानकों को पूरा करता है।
