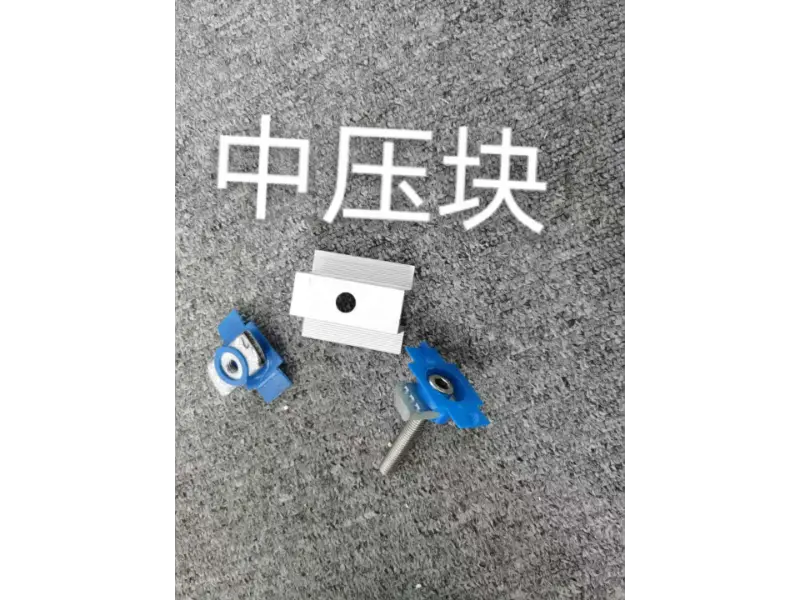

एल्यूमीनियम मिश्र धातु इंटरमीडिएट क्लैंप (फोटोवोल्टिक मिड-क्लैंप) फोटोवोल्टिक (पीवी) मॉड्यूल को सुरक्षित करने के लिए डिज़ाइन किया गया एक विशेष घटक है। दो आसन्न पीवी पैनलों के बीच स्थित, यह बढ़ते रेल पर मॉड्यूल को लॉक करता है, क्षैतिज विस्थापन को प्रतिबंधित करता है, और पूरे सरणी के हवा और भूकंपीय प्रतिरोध को बढ़ाता है। मॉड्यूल फ्रेम को क्षति से बचाने के लिए यह 304 स्टेनलेस स्टील फास्टनरों और एक वैकल्पिक ईपीडीएम एंटी-स्लिप रबर पैड के साथ आता है। डिज़ाइन में धूल, पानी और बर्फ के संचय को कम करने के लिए जल निकासी और वायु प्रवाह चैनल शामिल हैं। ये क्लैंप व्यापक रूप से वाणिज्यिक और औद्योगिक छत प्रतिष्ठानों, आवासीय पीवी सिस्टम और उपयोगिता-पैमाने पर ग्राउंड-माउंटेड सौर ऊर्जा संयंत्रों में उपयोग किए जाते हैं। मॉड्यूल की मोटाई और विशिष्ट प्रोजेक्ट लोड आवश्यकताओं के आधार पर आयामों को अनुकूलित किया जा सकता है।
दो आसन्न पीवी मॉड्यूल के बीच स्थापित, एल्यूमीनियम मिश्र धातु मध्यवर्ती क्लैंप मॉड्यूल को माउंटिंग रेल पर मजबूती से लॉक कर देता है। यह क्षैतिज और ऊर्ध्वाधर दोनों विस्थापन को प्रतिबंधित करता है, यह सुनिश्चित करता है कि मॉड्यूल अच्छी तरह से संरेखित रहें और स्थिर, समान बलों के अधीन रहें; यह संपूर्ण सरणी को सुरक्षित करने के लिए प्राथमिक कनेक्टिंग घटक के रूप में कार्य करता है।
मल्टी-पॉइंट क्लैम्पिंग प्रदान करके, डिवाइस तेज़ हवाओं या भूकंपीय घटनाओं के दौरान मॉड्यूल की गति और दोलन को सीमित करता है। यह मॉड्यूल को पटरियों से हटने या अत्यधिक भार के तहत कंपन करने से रोकता है, जिससे कठोर मौसम की स्थिति में सरणी की समग्र स्थिरता में सुधार होता है।
आंतरिक एंटी-स्लिप सेरेशंस, ईपीडीएम रबर पैड के साथ मिलकर, क्लैंप और मॉड्यूल फ्रेम के बीच घर्षण को बढ़ाते हैं। यह मॉड्यूल को फिसलने या ढीला होने से रोकता है, साथ ही मॉड्यूल फ्रेम को कुचलने या क्षतिग्रस्त होने से बचाने के लिए क्लैंपिंग तनाव को भी कम करता है।
क्लैंप हवा और बर्फ के भार के साथ-साथ मॉड्यूल के वजन को बढ़ते रेल, समर्थन कॉलम और नींव संरचना में समान रूप से स्थानांतरित करता है। यह तनाव को वितरित करता है, स्थानीयकृत ओवरलोडिंग को रोकता है जो अन्यथा संरचनात्मक विरूपण या पीवी मॉड्यूल को नुकसान पहुंचा सकता है।
एल्यूमीनियम मिश्र धातु मध्यवर्ती क्लैंप की संरचना में एकीकृत जल निकासी और वायु प्रवाह चैनल हैं। ये वर्षा जल और संघनन के कुशल बहाव की सुविधा प्रदान करते हैं, क्लैम्पिंग बिंदुओं पर धूल, पानी और बर्फ के संचय को कम करते हैं, जबकि मॉड्यूल पर छायांकन और अत्यधिक लोड निर्माण के जोखिम को भी कम करते हैं।
मानक सौर मॉड्यूल मोटाई (उदाहरण के लिए, 30 मिमी, 35 मिमी, 40 मिमी) के साथ संगत और गैर-मानक आयामों के लिए अनुकूलन योग्य। विभिन्न निर्माताओं से विभिन्न फ्रेम संरचनाओं और मॉड्यूल के साथ काम करने के लिए डिज़ाइन किया गया, एक एकल आपूर्ति प्रणाली विविध परियोजनाओं की आवश्यकताओं को पूरा कर सकती है।
| वस्तु | विनिर्देश |
|---|---|
| बेस मिश्र धातु ग्रेड | एल्यूमीनियम मिश्र धातु 6005-टी5/6063-टी5 (वैकल्पिक) |
| सतह का उपचार | सिल्वर एनोडाइजिंग, फिल्म की मोटाई ≥10μm |
| एनोडिक फिल्म की मोटाई | ≥10μm, तटीय और उच्च नमक स्प्रे वातावरण के लिए गाढ़ा अनुकूलन उपलब्ध है |
| संगत मॉड्यूल मोटाई | 30 मिमी, 35 मिमी, 40 मिमी (अनुकूलन योग्य) |
| मानक लंबाई | 40/50/60/80 मिमी (अनुरोध पर आकार में कटौती) |
| संरचना प्रकार | अंदर की तरफ एंटी-स्लिप टूथ प्रोफाइल के साथ मॉड्यूलर मिड-क्लैम्पिंग संरचना |
| सहायक फास्टनरों | 304 स्टेनलेस स्टील टी-बोल्ट और नट |
| वैकल्पिक सहायक उपकरण | ईपीडीएम रबर एंटी-स्लिप गास्केट |
| पवन भार प्रतिरोध | 60 मी/सेकेंड तक (प्रति प्रोजेक्ट दोबारा जांचा गया) |
| बर्फ का भार | 1.4kN/m² (प्रति प्रोजेक्ट परिकलित) |
| अनुप्रयोग परिदृश्य | वाणिज्यिक और औद्योगिक छतें, आवासीय पीवी, जमीन पर लगे केंद्रीय पीवी पावर स्टेशन |
| लागू मानक | जीबी/टी 5237, सीई, आईएसओ9001 प्रमाणन उपलब्ध हैं |
प्रत्येक एल्यूमीनियम मिश्र धातु मध्यवर्ती क्लैंप को घर्षण या प्रभाव को रोकने, एनोडाइज्ड सतह की रक्षा करने और पारगमन के दौरान कोई खरोंच या कोटिंग क्षति सुनिश्चित करने के लिए अलग से पैक किया जाता है।
वस्तुओं को मॉडल और विनिर्देश के आधार पर क्रमबद्ध किया जाता है, जिसमें स्पष्ट लेबल और पैकिंग सूचियां शामिल होती हैं ताकि साइट पर त्वरित इन्वेंट्री जांच और व्यवस्थित भंडारण की सुविधा मिल सके।
प्रत्येक शिपमेंट को मॉडलों और बैचों की गहन गणना और सत्यापन से गुजरना पड़ता है ताकि यह सुनिश्चित किया जा सके कि वास्तविक वस्तुएं - मात्रा और विशिष्टताओं के संदर्भ में - पैकिंग सूची से पूरी तरह मेल खाती हैं, जिससे कमी या चूक को रोका जा सके।

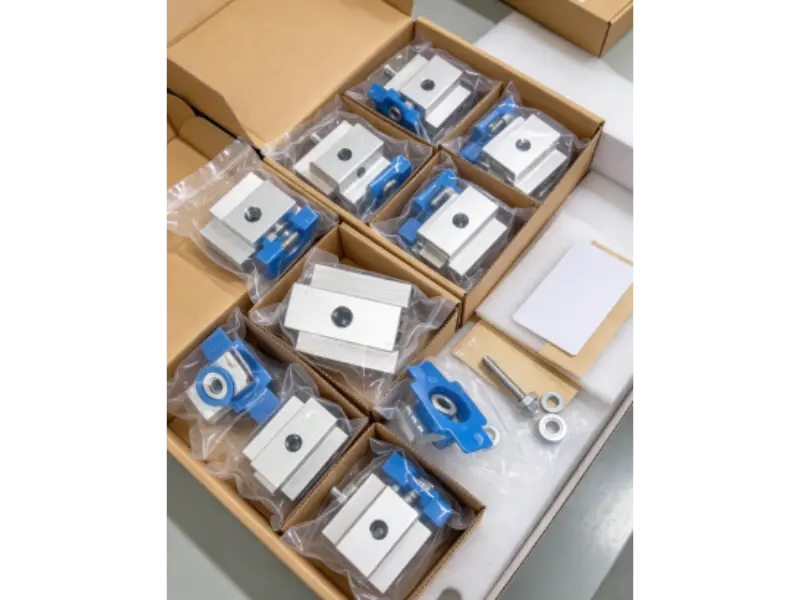

सामान को मजबूत मानक डिब्बों या लकड़ी के बक्सों में पैक किया जाता है, जो परिवहन के दौरान प्रभावों से विरूपण को रोकने के लिए आंतरिक कुशनिंग सामग्री और प्रबलित कोने रक्षक से सुसज्जित होते हैं।
समुद्र या भूमि पारगमन के दौरान शुष्क वातावरण सुनिश्चित करने, एनोडाइज्ड कोटिंग को नमी से संबंधित क्षति को रोकने और यह सुनिश्चित करने के लिए कि आगमन पर घटक तत्काल स्थापना के लिए तैयार हैं, पैकेजिंग के भीतर डेसिकैंट्स को शामिल किया गया है।
लचीले डिलीवरी विकल्पों में चरणबद्ध शिपमेंट शामिल हैं। अंतर्राष्ट्रीय ऑर्डरों के लिए, हम सुचारू निर्यात निकासी सुनिश्चित करने के लिए व्यापक पैकिंग सूचियाँ और सीमा शुल्क दस्तावेज़ीकरण प्रदान करते हैं; घरेलू ऑर्डर के लिए, हम निर्माण शेड्यूल के अनुरूप सीधे-टू-साइट पूर्ण-ट्रक लोड डिलीवरी की पेशकश करते हैं।
हम निर्माण-पूर्व तकनीकी ब्रीफिंग द्वारा समर्थित, इंस्टॉलेशन योजनाएं और तकनीकी दस्तावेज़ीकरण, प्रमुख इंस्टॉलेशन बिंदुओं की रूपरेखा, सख्त आवश्यकताओं और आवश्यक सावधानियों को प्रदान करते हैं।
डिज़ाइन ब्लूप्रिंट के आधार पर, सौर मॉड्यूल और माउंटिंग रेल का लेआउट निर्धारित किया जाता है, और लगातार रिक्ति और संरेखण सुनिश्चित करने के लिए मध्य-क्लैंप के लिए स्थापना बिंदु चिह्नित किए जाते हैं।
सौर मॉड्यूल बढ़ते रेल पर स्थित हैं; आसन्न मॉड्यूल के बीच की दूरी और लेवलिंग को यह सुनिश्चित करने के लिए समायोजित किया जाता है कि मॉड्यूल फ्रेम मध्य-क्लैंप के स्लॉट में पूरी तरह से फिट हों।
एल्यूमीनियम मिश्र धातु मध्यवर्ती क्लैंप स्थापित करें और टी-बोल्ट को निर्दिष्ट टॉर्क तक कस लें। सुनिश्चित करें कि कसने वाला बल अच्छी तरह से नियंत्रित है - अत्यधिक बल से बचें जो मॉड्यूल फ्रेम को नुकसान पहुंचा सकता है, और सुनिश्चित करें कि वे बहुत ढीले नहीं हैं, जिससे अस्थिरता हो सकती है।
सत्यापित करें कि ईपीडीएम रबर पैड और एंटी-स्लिप सेरेशंस सही ढंग से स्थित हैं। यह सुनिश्चित करने के लिए प्रत्येक क्लैंपिंग बिंदु का निरीक्षण करें कि मॉड्यूल सुरक्षित हैं और फिसलेंगे या ढीले नहीं होंगे।
यह सुनिश्चित करने के लिए कि सभी घटक ठीक से कड़े और समतल हैं, संपूर्ण सरणी की जाँच करें। मॉड्यूल और उनके समग्र संरेखण के बीच अंतराल को सत्यापित करें। एक बार जब लोड-बेयरिंग आवश्यकताओं की पुष्टि हो जाती है और इंस्टॉलेशन निरीक्षण पास कर लेता है, तो परियोजना सौंपी जा सकती है।
ए: मानक परियोजनाओं के लिए, थर्मल विस्तार और संकुचन को समायोजित करने के लिए 5-8 मिमी विस्तार अंतराल पर्याप्त है। जब आप ऑर्डर देते हैं तो हम आपके प्रोजेक्ट चित्र के आधार पर उचित विशिष्टताओं की अनुशंसा भी कर सकते हैं।
ए: मानक टॉर्क विनिर्देशों के अनुसार टी-बोल्ट को कस लें। ईपीडीएम रबर पैड एक बफर के रूप में कार्य करता है, उचित कसने से मॉड्यूल फ्रेम को नुकसान नहीं होगा। हालाँकि, अत्यधिक टॉर्क एल्यूमीनियम फ्रेम को कुचल सकता है, इसलिए अधिक कसने से बचना चाहिए।
ए: हम मानक के रूप में 304 स्टेनलेस स्टील फास्टनरों की आपूर्ति करते हैं, जो जब्ती के लिए अच्छा प्रतिरोध प्रदान करते हैं। लंबी अवधि की आउटडोर परियोजनाओं के लिए, भविष्य में रखरखाव या मॉड्यूल प्रतिस्थापन के दौरान आसानी से हटाने की सुविधा के लिए एंटी-सीज़ कोटिंग वाले बोल्ट का भी चयन किया जा सकता है।
उत्तर: यदि दाँतेदार हिस्से बहुत घिसे हुए नहीं हैं और प्रोफ़ाइल विकृत नहीं हुई है तो उनका पुन: उपयोग किया जा सकता है। यदि सेरेशंस बहुत अधिक घिसे हुए हैं, तो विरोधी पर्ची प्रदर्शन से समझौता किया जाएगा; इसलिए, हम नई फोटोवोल्टिक परियोजनाओं के लिए उनका उपयोग करने की अनुशंसा नहीं करते हैं।
उत्तर: विभिन्न विशिष्टताओं को मिलाने की अनुशंसा नहीं की जाती है। अलग-अलग मोटाई के मध्यवर्ती क्लैंप का उपयोग करने से मॉड्यूल पर असमान लोडिंग हो सकती है, जिससे संभावित रूप से स्थानीयकृत तनाव सांद्रता हो सकती है और सूक्ष्म दरारों का खतरा बढ़ सकता है; इसलिए, विशिष्टताओं को मानकीकृत करना सबसे अच्छा है।
ए: बड़े प्रारूप वाले दोहरे ग्लास मॉड्यूल के अधिक आत्म-वजन को देखते हुए, मोटे एल्यूमीनियम मिश्र धातु मध्यवर्ती क्लैंप के उपयोग को प्राथमिकता देने की सलाह दी जाती है। इसके अतिरिक्त, मॉड्यूल फ्रेम की ऊंचाई सत्यापित करें, प्रभावी क्लैंपिंग संपर्क लंबाई की पुष्टि करें, और - यदि आवश्यक हो - क्लैंपिंग बिंदुओं की संख्या बढ़ाएं।
