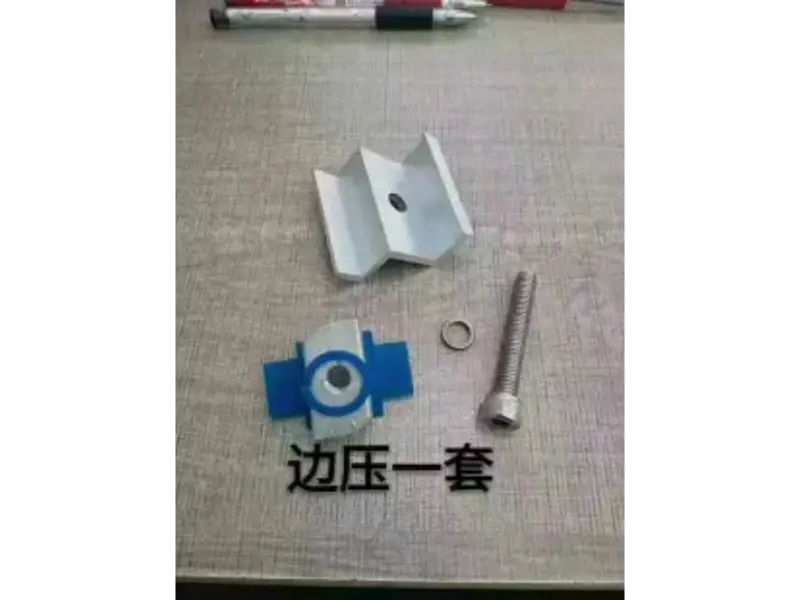

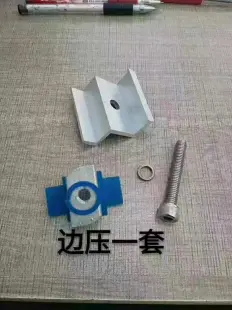

फोटोवोल्टिक (पीवी) सरणी में पहले और आखिरी सौर मॉड्यूल के बाहरी किनारों पर एल्यूमीनियम मिश्र धातु एज-क्लैंपिंग ब्लॉक स्थापित किए जाते हैं। वे मॉड्यूल को माउंटिंग रेल्स पर सुरक्षित करते हैं, अंत-बिंदु विस्थापन को प्रतिबंधित करते हैं और तेज़ हवाओं और बर्फ भार जैसी बाहरी ताकतों के खिलाफ प्रतिरोध प्रदान करते हैं। मध्य-क्लैंप के साथ मिलकर, वे एक पूर्ण मॉड्यूल-क्लैंपिंग प्रणाली बनाते हैं। प्रत्येक इकाई 304 स्टेनलेस स्टील टी-बोल्ट और नट्स के साथ आती है, मॉड्यूल के एल्यूमीनियम फ्रेम को इंडेंटेशन या स्लिपेज से बचाने के लिए एक वैकल्पिक ईपीडीएम एंटी-स्लिप रबर पैड के साथ आती है। संरचनात्मक डिज़ाइन जल निकासी और अपवाह की सुविधा प्रदान करता है, जिससे धूल और बर्फ के संचय को कम करने में मदद मिलती है। ये क्लैंप सिंगल-ग्लास और डुअल-ग्लास मॉड्यूल दोनों के लिए उपयुक्त हैं, जो आवासीय, वाणिज्यिक, औद्योगिक और उपयोगिता-पैमाने पर ग्राउंड-माउंटेड पीवी बिजली संयंत्रों पर लागू होते हैं; उन्हें विशिष्ट मॉड्यूल मोटाई के आधार पर भी अनुकूलित किया जा सकता है।
6005-T5 या 6063-T5 एल्यूमीनियम मिश्र धातु से निर्मित, ये एल्यूमीनियम मिश्र धातु एज-क्लैम्पिंग ब्लॉक बेहतर ताकत-से-वजन अनुपात प्रदान करते हैं। वे अत्यधिक कठोर हैं और लंबे समय तक भार के तहत विरूपण के प्रति प्रतिरोधी हैं, जिससे पीवी सरणी का कुल वजन कम हो जाता है - जिससे छतों और सहायक संरचनाओं पर भार कम हो जाता है - जबकि हैंडलिंग और स्थापना सरल हो जाती है।
≥10μm की ऑक्साइड परत मोटाई के साथ एनोडाइज्ड फिनिश की विशेषता, ये क्लैंप तटीय, नमक-स्प्रे या आर्द्र वातावरण में भी स्थिर रहते हैं। एक व्यापक, इन-हाउस एंटी-जंग प्रक्रिया द्वारा समर्थित, वे 25 साल की एंटी-जंग वारंटी के साथ आते हैं, जो घटक प्रतिस्थापन या जंग उपचार से जुड़ी दीर्घकालिक परिचालन और रखरखाव लागत को कम करते हैं।
आंतरिक सतह में एंटी-स्लिप सेरेशंस होते हैं, जो ईपीडीएम रबर पैड के साथ संयुक्त होने पर, मॉड्यूल स्लिपेज को रोकने के लिए घर्षण बढ़ाते हैं। यह डिज़ाइन मॉड्यूल फ्रेम की सुरक्षा भी करता है, एल्यूमीनियम फ्रेम और ग्लास पर इंडेंटेशन या क्षति को रोकता है, जिससे मॉड्यूल का दीर्घकालिक, सुरक्षित संचालन सुनिश्चित होता है।
मॉड्यूलर डिज़ाइन जटिल ऑन-साइट प्रसंस्करण की आवश्यकता को समाप्त करता है। स्थापना एक अकेले व्यक्ति द्वारा की जा सकती है, जो ऊंचाई पर काम करने की चुनौतियों को कम करती है, निर्माण की समयसीमा को काफी कम करती है, और मालिकों को श्रम और परियोजना अवधि की लागत बचाने में मदद करती है। 5. व्यापक अनुकूलनशीलता:
गैर-मानक, अनुकूलित आयामों के समर्थन के साथ, 30/35/40 मिमी की मुख्यधारा के सौर मॉड्यूल मोटाई के साथ संगत। विभिन्न निर्माताओं से विभिन्न फ्रेम संरचनाओं और मॉड्यूल को समायोजित करने के लिए डिज़ाइन किया गया, एक एकल आपूर्ति प्रणाली परियोजनाओं की एक विस्तृत श्रृंखला के लिए प्रोफ़ाइल आवश्यकताओं को पूरा कर सकती है।
एल्यूमीनियम मिश्र धातु के किनारे-क्लैंपिंग ब्लॉक को तेज़ हवाओं और भारी बर्फबारी वाले क्षेत्रों में संरचनात्मक भार आवश्यकताओं को पूरा करने के लिए इंजीनियर किया गया है। जब मध्य-क्लैंप के साथ संयोजन में उपयोग किया जाता है, तो वे सौर सरणी की समग्र स्थिरता सुनिश्चित करते हैं। चूंकि क्लैंप और माउंटिंग रेल की आपूर्ति एक ही निर्माता द्वारा की जाती है, इसलिए वे उच्च स्तर की सटीकता प्रदान करते हैं, जिससे ऑन-साइट असेंबली के दौरान खराब फिट या फिसलन जैसी समस्याएं कम हो जाती हैं।
केवल प्राथमिक एल्यूमीनियम बिलेट्स का उपयोग किया जाता है; पुनर्चक्रित या स्क्रैप एल्युमीनियम सख्त वर्जित है। आने वाले कच्चे माल को स्रोत पर घटिया आधार सामग्री को खत्म करने, लगातार यांत्रिक गुणों और दीर्घकालिक संक्षारण प्रतिरोध को सुनिश्चित करने के लिए यादृच्छिक गुणवत्ता निरीक्षण से गुजरना पड़ता है।
एक्सट्रूज़न, मशीनिंग और सतह उपचार चरणों के दौरान कठोर निरीक्षण किए जाते हैं। आयामी सहनशीलता को सख्ती से नियंत्रित किया जाता है, और बड़े पैमाने पर उत्पादन शुरू होने से पहले महत्वपूर्ण आयामों के लिए "प्रथम-लेख" निरीक्षण किया जाता है, जिससे क्लैंप के प्रत्येक बैच में लगातार फिट और लॉकिंग प्रदर्शन सुनिश्चित होता है।
उत्पाद उपस्थिति, ऑक्साइड फिल्म की मोटाई, कठोरता और पुल-आउट लोड क्षमता के लिए यादृच्छिक परीक्षण से गुजरते हैं। यह सुनिश्चित करने के लिए परीक्षण रिपोर्ट प्रदान की जा सकती है कि सभी प्रदर्शन संकेतक परियोजना स्वीकृति मानदंडों को पूरा करते हैं।

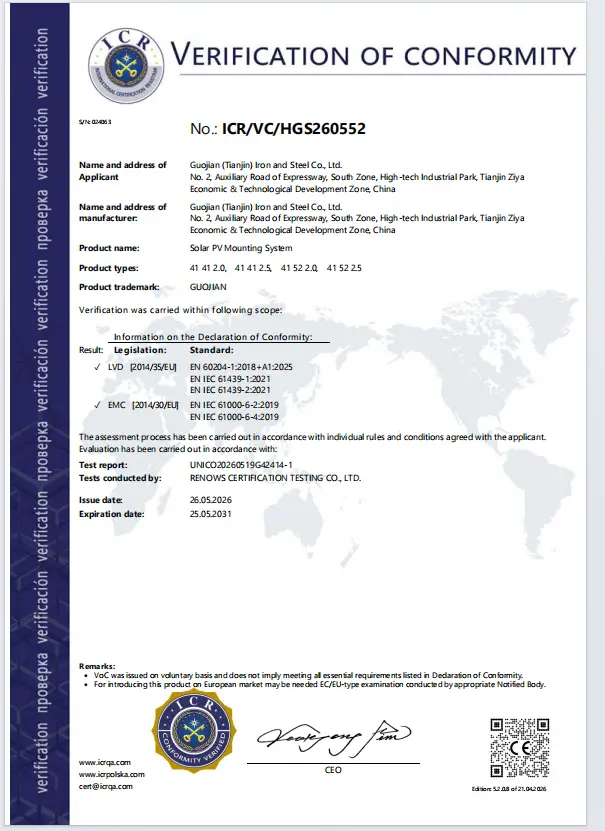

एल्यूमीनियम मिश्र धातु एज-क्लैम्पिंग ब्लॉक ISO9001 और CE प्रमाणित हैं। प्रत्येक शिपमेंट के साथ सामग्री प्रमाणपत्र और वारंटी दस्तावेज़ प्रदान किए जाते हैं, जो घरेलू निविदाओं के साथ-साथ विदेशी परियोजनाओं के लिए निरीक्षण और सीमा शुल्क निकासी की आवश्यकताओं को पूरा करते हैं।
समुद्री या भूमि परिवहन के दौरान क्षति या विरूपण को रोकने के लिए घटकों को व्यक्तिगत रूप से पैक किया जाता है और प्रबलित बाहरी डिब्बों में रखा जाता है, जिससे माल के अनुपयोगी स्थिति में आने का जोखिम कम हो जाता है।
बिक्री के बाद सेवा
हम परियोजना ब्लूप्रिंट की समीक्षा सहित उत्पाद चयन, स्थापना योजना और लोड-असर तकनीकी परामर्श के साथ मानार्थ सहायता प्रदान करते हैं। खरीदारी से पहले, हम परियोजना की पवन/बर्फ लोड आवश्यकताओं और मॉड्यूल मोटाई के आधार पर उचित विनिर्देश निर्धारित करने में सहायता कर सकते हैं; इंस्टॉलेशन चरण के दौरान, हम व्यापक इंस्टॉलेशन मार्गदर्शन प्रदान करते हैं।
सामान्य बाहरी उपयोग की स्थितियों के तहत, एल्यूमीनियम मिश्र धातु एज-क्लैम्पिंग ब्लॉक 25 साल की एंटी-जंग वारंटी के साथ आते हैं, और स्टेनलेस स्टील फास्टनरों सामग्री और कारीगरी दोषों को कवर करने वाली 10 साल की वारंटी के साथ आते हैं।
विनिर्माण दोषों से उत्पन्न होने वाली गुणवत्ता संबंधी समस्याओं के लिए, हम प्रतिस्थापन, विनिमय या बातचीत के जरिए मुआवजा प्रदान करते हैं। हम यह सुनिश्चित करने के लिए फ़ोटो के माध्यम से सत्यापन पर त्वरित प्रतिक्रिया प्रदान करते हैं कि प्रोजेक्ट शेड्यूल में घटक समस्याओं के कारण देरी न हो।
चरणबद्ध डिलीवरी के समर्थन के साथ, उत्पादन परियोजना की समयसीमा के अनुसार निर्धारित किया गया है। निर्यात आदेशों के लिए, हम पैकिंग और सीमा शुल्क निकासी दस्तावेज़ प्रदान करते हैं और विभिन्न व्यापार शर्तों का समर्थन करते हैं, जिससे घरेलू और अंतर्राष्ट्रीय दोनों आदेशों के लिए समय पर शिपमेंट सुनिश्चित होता है।
हम तकनीकी मुद्दों के लिए त्वरित समन्वय प्रदान करते हैं और ऑन-साइट इंस्टॉलेशन और कमीशनिंग के लिए दूरस्थ मार्गदर्शन प्रदान करते हैं। स्थापना के दौरान आयामों या फिट से संबंधित प्रश्नों का तुरंत ऑनलाइन उत्तर दिया जाता है। डिलीवरी के बाद, हम ऑन-साइट उत्पाद प्रदर्शन की निगरानी करने और भविष्य की परियोजनाओं में उत्पाद चयन को अनुकूलित करने के लिए प्रतिक्रिया इकट्ठा करने के लिए नियमित अनुवर्ती कार्रवाई करते हैं।
उत्तर: वे विनिमेय नहीं हैं। दो आसन्न पैनलों को एक साथ सुरक्षित करने के लिए मॉड्यूल के बीच मध्य-क्लैंप स्थापित किए जाते हैं, जबकि मॉड्यूल के बाहरी किनारे को सुरक्षित करने के लिए एल्यूमीनियम मिश्र धातु किनारे-क्लैंपिंग ब्लॉक सरणी के सिरों पर स्थापित किए जाते हैं; सरणी को पूरी तरह से सुरक्षित करने के लिए दोनों की आवश्यकता है।
ए: क्लैंप में विशिष्ट मॉड्यूल मोटाई के लिए डिज़ाइन किए गए आंतरिक स्लॉट होते हैं; बस क्लैंप को वास्तविक मॉड्यूल मोटाई से मिलाएं। वे मॉड्यूल फ्रेम को कुशन और सुरक्षा देने के लिए ईपीडीएम रबर पैड से लैस हैं। उचित कसने से कांच या एल्यूमीनियम फ्रेम को नुकसान नहीं होगा, हालांकि टॉर्क विनिर्देशों से अधिक अत्यधिक बल की अनुशंसा नहीं की जाती है।
उत्तर: हाँ, एल्यूमीनियम मिश्र धातु अंत क्लैंप व्यक्तिगत रूप से खरीदे जा सकते हैं। मिड-क्लैंप और फास्टनरों को भी अलग से ऑर्डर किया जा सकता है, और हम छोटे से लेकर बड़े बैच तक सभी आकारों के ऑर्डर स्वीकार करते हैं।
उत्तर: हां, वे सिंगल-ग्लास और डबल-ग्लास मॉड्यूल दोनों के साथ संगत हैं। ऑर्डर देते समय बस अपने मॉड्यूल की फ्रेम संरचना और मोटाई प्रदान करें, और हम उचित स्लॉट और रबर गैस्केट कॉन्फ़िगरेशन की आपूर्ति करेंगे।
ए: हमारे एल्यूमीनियम मिश्र धातु किनारे क्लैंप में ≥10μm की मोटाई के साथ एक एनोडाइज्ड कोटिंग होती है, जो स्थिर नमक-धुंध प्रतिरोध सुनिश्चित करती है - आर्द्र तटीय वातावरण के लिए आदर्श। वे 25 साल की जंग रोधी वारंटी के साथ भी आते हैं। अत्यधिक संक्षारक औद्योगिक क्षेत्रों के लिए, हम मोटी एनोडाइज्ड कोटिंग के विकल्पों का मूल्यांकन कर सकते हैं।
उ: मानक विशिष्टताओं के लिए, आइटम आम तौर पर स्टॉक में होते हैं और 7-10 व्यावसायिक दिनों के भीतर भेज दिए जाते हैं। गैर-मानक, अनुकूलित आकार या विशिष्ट मोटाई के लिए, लीड समय लगभग 15-25 व्यावसायिक दिन है; आपके ऑर्डर देने से पहले हम सटीक समयसीमा की पुष्टि करेंगे।
