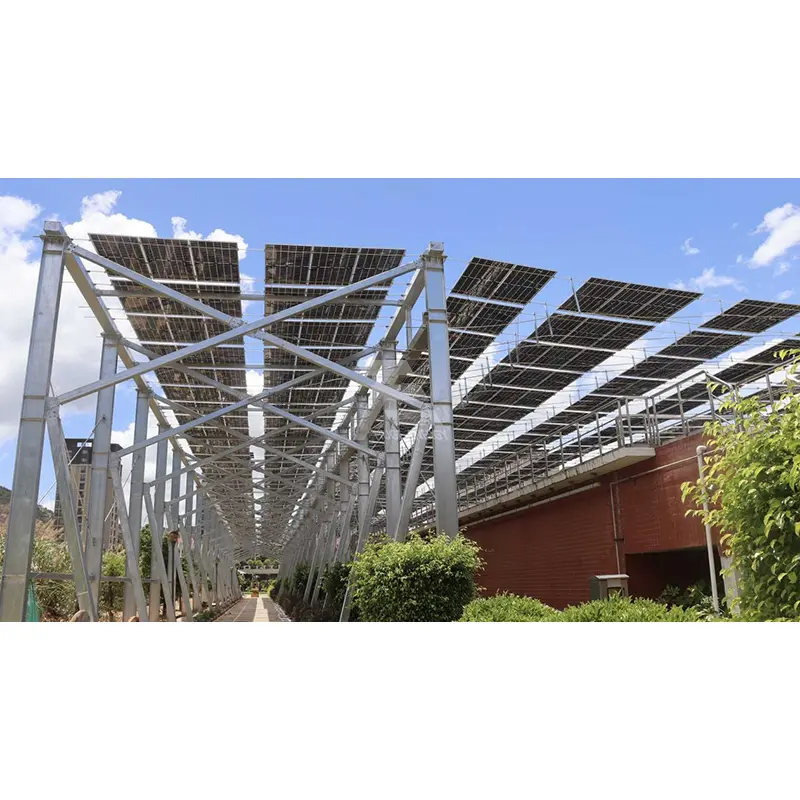

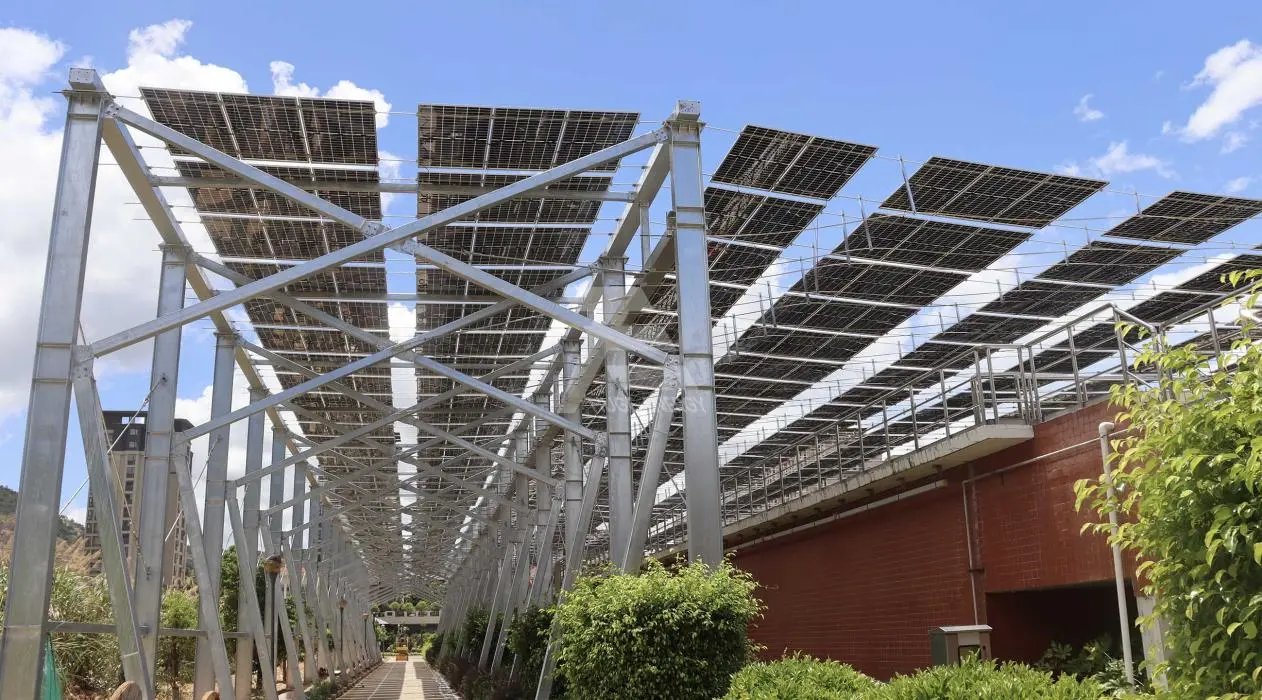

ग्राउंड डुअल-पोस्ट सोलर माउंटिंग सिस्टम

गुओजियन आपको ग्राउंड डुअल-पोस्ट सोलर माउंटिंग सिस्टम प्रदान करता है, जो सीधे कारखाने से बड़ी मात्रा में आपूर्ति की जाती है। यह निर्यात-ग्रेड पैकेजिंग, संपूर्ण तकनीकी दस्तावेज़ीकरण और प्रमाणन सामग्री के साथ आता है, जो घरेलू और अंतर्राष्ट्रीय ग्राउंड-आधारित फोटोवोल्टिक परियोजनाओं दोनों के लिए एक किफायती और कुशल फिक्स्ड-टिल्ट इंस्टॉलेशन समाधान प्रदान करता है।

मुख्य तकनीकी विशिष्टताएँ

1. मुख्य सामग्री: Q235B/Q355 उच्च शक्ति कार्बन स्टील; सतह के उपचार के विकल्पों में संक्षारण प्रतिरोध के लिए हॉट-डिप गैल्वनाइजिंग या जिंक-एल्यूमीनियम-मैग्नीशियम मिश्र धातु कोटिंग शामिल है।

2. संक्षारण प्रतिरोध मानक: हॉट-डिप गैल्वेनाइज्ड कोटिंग मोटाई ≥65μm; जिंक-एल्यूमीनियम-मैग्नीशियम कोटिंग में स्व-उपचार विरोधी जंग गुण होते हैं, जो उच्च आर्द्रता और तटीय नमक-स्प्रे वातावरण के लिए उपयुक्त होते हैं।

3. संगत मॉड्यूल: मुख्यधारा 182/210 श्रृंखला पीवी मॉड्यूल के साथ संगत; लैंडस्केप और पोर्ट्रेट सरणी कॉन्फ़िगरेशन दोनों का समर्थन करता है।

4. इंस्टालेशन झुकाव कोण: 5° और 60° के बीच अनुकूलन योग्य; स्थानीय अक्षांश और अनुमानित बिजली उत्पादन के आधार पर इष्टतम कोण निर्धारित किया जाता है।

5. लोड डिज़ाइन मानक: 0.3–0.75 kN/m² का मानक आधार पवन दबाव; बर्फ भार क्षमता 1.8 kN/m² तक; तेज़ हवा वाले और भारी बर्फ़ वाले क्षेत्रों के लिए विशेष सुदृढीकरण समाधान उपलब्ध हैं।

6. ग्राउंड क्लीयरेंस: पैनलों के नीचे मार्ग और यांत्रिक संचालन को समायोजित करने के लिए 0.6 मीटर से 2.8 मीटर तक अनुकूलन योग्य।

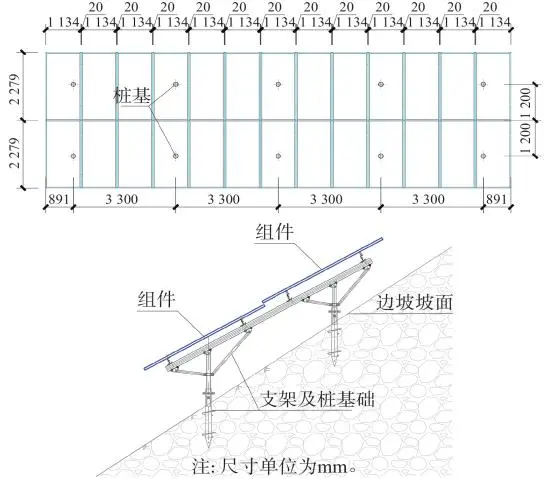

7. फाउंडेशन के प्रकार: स्क्रू पाइल्स, स्वतंत्र कंक्रीट फ़ुटिंग्स, या कास्ट-इन-प्लेस पाइल्स; रेतीली मिट्टी, चिकनी मिट्टी और चट्टान सहित विभिन्न मिट्टी की स्थितियों के लिए उपयुक्त।

8. फास्टनर: मानक एंटी-लूज़िंग वॉशर के साथ हॉट-डिप गैल्वनाइज्ड उच्च शक्ति वाले बोल्ट; लंबे समय तक बाहरी उपयोग के दौरान सुरक्षित रहने के लिए डिज़ाइन किया गया।

9. डिज़ाइन सेवा जीवन: 25 वर्ष, पीवी मॉड्यूल के जीवनचक्र से मेल खाते हुए।

उत्पाद अनुप्रयोग

✅ बड़े पैमाने पर केंद्रीकृत ग्रिड-पैरिटी ग्राउंड-माउंटेड पीवी बिजली संयंत्र

✅ ग्राम-स्तरीय वितरित पीवी और ग्रामीण पुनरोद्धार पीवी परियोजनाएं

✅ गोबी रेगिस्तान, बंजर भूमि, या धीरे-धीरे लुढ़कने वाली पहाड़ियों में पीवी बेस

✅ कृषि-पीवी (एग्रीवोल्टिक) परियोजनाएं (कृषि मशीनरी के लिए पैनल के नीचे प्रदान की गई मंजूरी)

✅ बड़े पैमाने पर विदेशी जमीन पर लगे पीवी फार्म और ईपीसी परियोजनाएं

✅ ढेर नींव निर्माण के लिए उपयुक्त स्थिर मिट्टी और पानी की स्थिति वाला समतल भूभाग

स्थापना नोट्स

1. निर्माण से पहले साइट का भूवैज्ञानिक सर्वेक्षण करें और भूवैज्ञानिक रिपोर्ट के आधार पर नींव के प्रकार का चयन करें; बिना सर्वेक्षण के निर्माण कार्य आगे बढ़ाना सख्त वर्जित है। 2. सुनिश्चित करें कि सभी ऊर्ध्वाधर लंबवत रहें और सरणी अक्ष संरेखित हों; बढ़ते झुकाव कोण को डिज़ाइन चित्रों का सख्ती से पालन करना चाहिए - साइट पर कोण संशोधन निषिद्ध हैं।

3. असेंबली के लिए केवल मानक, मूल-निर्माता घटकों का उपयोग करें; साइट पर अनधिकृत वेल्डिंग, कटिंग, ड्रिलिंग, या मुख्य प्रोफाइल को मोड़ना - जो संक्षारण रोधी कोटिंग या संरचनात्मक अखंडता से समझौता कर सकता है - सख्त वर्जित है।

4. माउंटिंग सिस्टम की स्थापना के पूरा होने पर, फोटोवोल्टिक बिजली संयंत्रों के लिए बिजली संरक्षण मानकों का अनुपालन सुनिश्चित करने के लिए एक एकीकृत ग्राउंडिंग कनेक्शन स्थापित करें।

स्थापना के बाद ओ एंड एम दिशानिर्देश

1. बाढ़ के मौसम, भारी बर्फबारी या तूफान के बाद सालाना व्यापक निरीक्षण करें, जिसमें बोल्ट की जकड़न, सीधा निपटान और जंग-रोधी कोटिंग्स को नुकसान पर ध्यान केंद्रित किया जाए।

2. जंग के प्रसार को रोकने के लिए विशेष जंग रोधी सामग्रियों का उपयोग करके कोटिंग में किसी भी स्थानीय क्षति की तुरंत मरम्मत करें।

3. बढ़ते बीम या ऊपरी हिस्से पर उपकरण न लटकाएं या भारी वस्तुएं न रखें; भार मूल डिज़ाइन विनिर्देशों से अधिक नहीं होना चाहिए।

4. क्षतिग्रस्त हिस्सों को प्रतिस्थापित करते समय, केवल समान विनिर्देशों के मूल-निर्माता घटकों का उपयोग करें; गैर-मानक प्रोफ़ाइल का उपयोग निषिद्ध है.

अनुकूलित एकीकृत समाधान

1. प्रारंभिक तकनीकी सेवाएँ

साइट स्थलाकृतिक मानचित्र और मौसम संबंधी डेटा प्राप्त होने पर, पेशेवर संरचनात्मक इंजीनियर मॉडलिंग और सत्यापन करते हैं, लेआउट और झुकाव-कोण अनुकूलन योजनाएं तैयार करते हैं, और लागत-दक्षता तुलना प्रदान करते हैं।

2. अनुकूलित संरचनात्मक डिजाइन

हवा और बर्फ के भार, भूवैज्ञानिक स्थितियों और भूमि-उपयोग योजना के आधार पर सीधी ऊंचाई, विस्तार और नींव के प्रकार को समायोजित करें।

3. उत्पादन और आपूर्ति

इन-हाउस विनिर्माण और मॉड्यूलर प्रीफैब्रिकेशन; मांग के अनुसार बैचों में उत्पादन और वितरण निर्धारित; पारगमन क्षति को कम करने के लिए समुद्री निर्यात के लिए उपयुक्त मानकीकृत कंटेनर पैकेजिंग।

4. परियोजना वितरण सहायता

शिपमेंट के साथ अनुरूपता, सामग्री रिपोर्ट, चित्र और लोड गणना रिपोर्ट के ग्राउंड डुअल-पोस्ट सोलर माउंटिंग सिस्टम प्रमाण पत्र प्रदान करें; ऑन-साइट इंस्टॉलेशन प्रश्नों के समाधान के लिए तकनीकी कर्मियों की व्यवस्था करें। आधिकारिक योग्यताएँ और प्रमाणपत्र

✅ ISO 9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणन; संपूर्ण उत्पादन प्रक्रिया में पूर्ण पता लगाने की क्षमता के साथ मानकीकृत नियंत्रण

✅ सीएमए तृतीय-पक्ष यांत्रिक प्रदर्शन परीक्षण रिपोर्ट

✅ सामग्री गुणों और संक्षारण/मौसम प्रतिरोध पर सीएनएएस-मान्यता प्राप्त प्रयोगशाला रिपोर्ट

✅ यूरोपीय परियोजनाओं के लिए EU मानकों के अनुरूप EN 1090 तकनीकी दस्तावेज प्रदान करने की क्षमता

✅ दक्षिण पूर्व एशिया, मध्य पूर्व और लैटिन अमेरिका में विदेशी परियोजनाओं के लिए ऑडिट आवश्यकताओं को पूरा करने के लिए व्यापक सामग्री विनिर्देश और नमक स्प्रे संक्षारण परीक्षण रिपोर्ट
